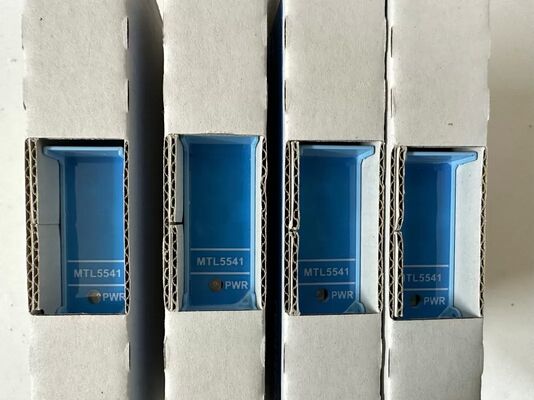

mtl5541 Isolateur galvanique HART 4-20 mA à sécurité intrinsèque
Description:
Fabricant :MTL
Produit No. : MTL5531
https://www.achievers-automation.comPlus de produits
Approvisionnement fiable en composants industriels pour les entreprises
Ce composant d'automatisation industrielle est fourni pour les achats d'entreprise. La fabrication sur commande et la livraison à terme sont prises en charge, avec des prix indiqués par demande.
Pour réduire le risque d'approvisionnement, chaque commande est traitée individuellement avec une prise en charge de la confirmation du modèle, de la clarification des conditions et de l'estimation du délai de livraison avant la passation de la commande. Des conditions de devis claires et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à conclure les transactions en toute confiance. Une vérification ou des éclaircissements supplémentaires sont disponibles si nécessaire, soutenant un approvisionnement professionnel et une coopération à long terme.

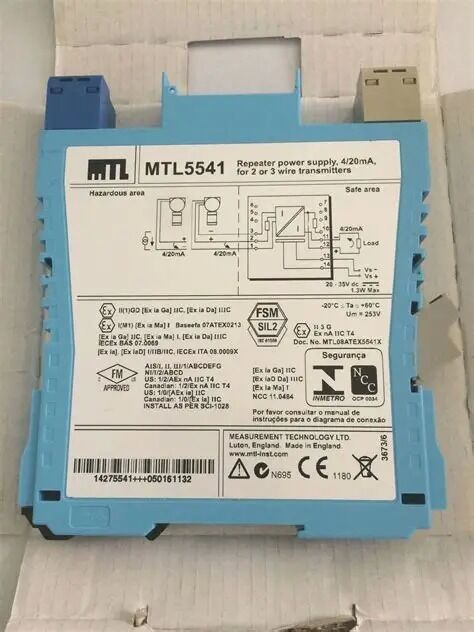

LeMTL MTL5541est un isolateur galvanique monocanal compact de la série sur rail DIN MTL5500, fabriqué par Eaton MTL Instruments. Il alimente et répète les signaux des transmetteurs de terrain 4-20 mA à 2 et 3 fils installés dans des zones à risque d'explosion, fournissant une sortie analogique isolée aux systèmes DCS, PLC et d'enregistrement côté sécurité tout en prenant en charge la communication numérique HART bidirectionnelle complète pour la configuration et les diagnostics intelligents des transmetteurs.Eaton.
Cette unité fournit une isolation galvanique complète entre le circuit de champ dangereux, le circuit de commande sécurisé et l'alimentation 24 V CC afin d'éliminer le bruit de la boucle de terre et le couplage croisé transitoire. Il fournit une tension de boucle stable de 16,5 V aux transmetteurs de terrain avec un signal de 20 mA, avec un temps de réponse ultra-rapide de 50 µs et une précision de transfert élevée. La sécurité intrinsèque Ex ia entièrement certifiée permet une installation directe dans des emplacements dangereux de zone 0/classe I Div 1 et est évaluée selon la norme CEI 61508 pour le déploiement de systèmes instrumentés de sécurité SIL 2. Le boîtier mince de 16 mm permet un empilage d'armoires haute densité pour les racks de mesure de processus multi-boucles dans les installations pétrolières, gazières, chimiques, pharmaceutiques et de traitement des eaux usées.
Détail:
| Élément de paramètre |
Valeur standard de la fiche technique officielle MTL5541 |
| Code de modèle complet |
MTL5541 (variantes T/S disponibles) |
| Fabricant de marque |
MTL Instruments (Eaton Crouse-Hinds) |
| Quantité de canaux |
Monocanal pour transmetteurs 2/3 fils |
| Plage d'entrée du côté dangereux |
0–24 mA (fenêtre de mesure nominale 4–20 mA) |
| Tension d'alimentation du transmetteur à 20 mA |
Alimentation en boucle constante de 16,5 V CC |
| Signal de sortie côté sûr |
0 à 24 mA répété (signal de processus standard de 4 à 20 mA) |
| Résistance maximale à la charge latérale de sécurité (MTL5541-T) |
0 à 450 Ω à 20 mA ; 0 à 360 Ω à 24 mA |
| Charge maximale de l'évier (version actuelle de l'évier MTL5541-S) |
600 Ω |
| Précision du transfert (20 °C ambiant) |
Mieux que ±15 µA |
| Coefficient de dérive de température |
< 0,8 µA / °C |
| Bruit d'ondulation de sortie |
< 50 µA crête à crête |
| Temps de réponse du signal |
Stabilise à moins de 10 % de la valeur finale en 50 µs |
| Prise en charge de la communication numérique |
Protocole HART bidirectionnel (bornes 1 et 2) |
| Compatibilité de bande passante HART |
Signaux numériques superposés 500 Hz – 10 kHz |
| Plage de tension de fonctionnement d'alimentation |
20 V CC – 35 V CC (nominal 24 V CC) |
| Consommation de courant maximale (signal 24 V, 20 mA) |
51 mA |
| Dissipation de puissance interne maximale |
0,7 W à 24 V CC |
| Indice d'isolation galvanique |
253 V rms / DC entre les circuits dangereux et sûrs |
| Catégorie de spécification |
Données techniques détaillées |
| Norme de montage |
EN 60715 Rail DIN standard à section en T de 35 mm |
| Dimensions extérieures du module (L × H × P) |
Boîtier compact mince de 16 mm × 121 mm × 108 mm |
| Poids net d'une unité |
150g |
| Matériau du boîtier |
Polymère thermoplastique jaune ignifuge |
| Terminaison de câblage |
Bornes à vis-étrier, accepte des conducteurs de câble jusqu'à 2,5 mm² |
| Indicateur d'état |
Voyant d'état de l'alimentation à LED verte |
| Température ambiante de fonctionnement continu |
-20 °C ~ +60 °C |
| Plage de température de stockage |
-40 °C ~ +80 °C |
| Certifications de sécurité intrinsèque |
ATEX Ex ia IIC T4–T6, IECEx, FM Classe I Div 1 / Div 2 |
| Compatibilité des zones dangereuses |
Zone 0, Zone 1, Zone 2 ; Groupes de gaz IIA / IIB / IIC |
| Paramètres d'entité de sécurité intrinsèque |
Vo=28 V, Io=93 mA, Po=651 mW, capacité interne négligeable |
| Cote de sécurité fonctionnelle |
Architecture SIS simplex conforme à la norme CEI 61508 et compatible SIL 2 |
| Normes de conformité industrielle |
Sécurité EN 61010-1, immunité CEM EN 61326-1, conforme RoHS |
| Tension d'essai d'isolement |
Tenue diélectrique de 1 500 V eff. entre circuits dangereux/sécurisés |
Marque
MTL (Measurement Technology Limited) est une société britannique spécialisée dans la sécurité de l'automatisation industrielle et la technologie antidéflagrante. Elle a été fondée en 1955 et son siège est à Manchester. Actuellement, MTL est une marque d'Eaton Corporation et est affiliée au portefeuille de produits CrouseHinds d'Eaton, qui se concentre sur la fourniture de solutions de sécurité intrinsèque pour les environnements industriels dangereux.
En tant que leader mondial de la gestion d'énergie, Eaton renforce davantage sa compétitivité dans les domaines du contrôle des processus industriels, des équipements antidéflagrants et des grilles de sécurité en acquérant et en intégrant la technologie et les gammes de produits de MTL. La gamme de produits MTL (tels que les barrières de sécurité, les barrières d'isolement, les parasurtenseurs, etc.) est désormais devenue un élément essentiel du domaine de l'automatisation industrielle d'Eaton.
