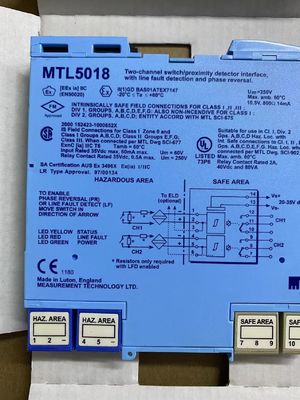

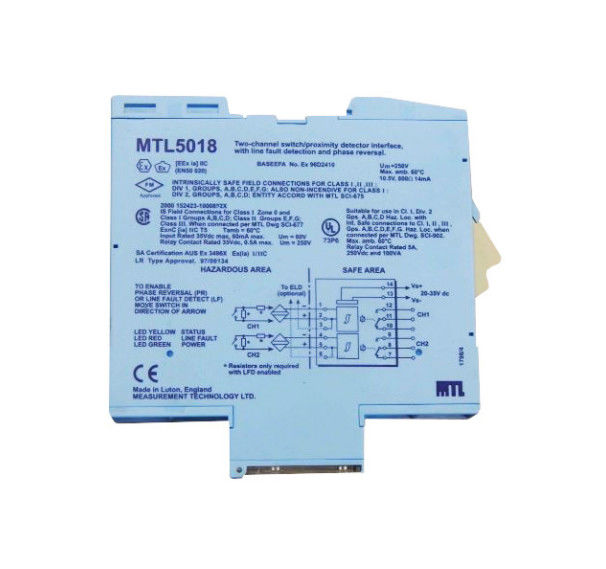

MTL5018 MTL Instruments Détecteur de proximité Interface Nombre de canaux 2

MTL5018 Interface du détecteur de proximité des instruments MTL

Le MTL5018 permet de contrôler deux charges en zone de sécurité par deux
Les détecteurs de proximité situés dans une zone dangereuse.
Les sorties de relais sont fournies.
une condition d'alarme à signaler pour l'un ou l'autre état du capteur.
le dispositif de détection de défaut de ligne sélectionnable (LFD) détecte une ligne ouverte ou courte
circuit dans l'un ou l'autre circuit de terrain.

Les spécifications
Voir aussi spécification commune
• Nombre de chaînes
Deux.
• Emplacement des interrupteurs
Zone 0, zone dangereuse IIC, T6
Div. 1, groupe A, emplacement dangereux
• Emplacement du détecteur de proximité
Zone 0, zone dangereuse IIC, T4 ̇6 si elle est dûment certifiée
Div. 1, groupe A, emplacement dangereux
• Sortie de la zone de sécurité
Deux relais avec contacts de commutation
• Les entrées des zones dangereuses
Entrées conformes aux normes NAMUR/DIN 19234 pour les détecteurs de proximité
• Voltage appliqué au capteur
7 à 9 V à partir de 1kΩ ± 10%
• Caractéristiques d'entrée/sortie
Phase normale (inverse):
la puissance de sortie est alimentée (déchargée) si Iin > 2,1 mA ou Rin < 2kΩ
la sortie est déchargée (chargée) si Iin < 1,2 mA ou Rin > 10 kΩ
Hystérésis: 200 μA, typique
• Détection de défauts de ligne (LFD)
Les défauts de ligne sont indiqués par une LED pour chaque canal. Une défaillance de ligne détectée désactive le relais.
Alarme en circuit ouvert si le courant est inférieur à 100 μA
Alarme de circuit ouvert désactivée si l'in> 250 μA
Alarme de court-circuit activée si Rin < 100Ω
L'alarme de court-circuit est désactivée si Rin> 360Ω
Remarque: les résistances doivent être montées lorsque l'appareil LFD est utilisé avec une entrée de contact.
500Ω à 1kΩ en série avec commutateur
20kΩ à 25kΩ en parallèle avec l'interrupteur
• Inversion de phase
Indépendant pour chaque canal, sélectionnable par l'utilisateur
• Type de relais
Un seul pôle, contacts de commutation
Note: les charges réactives doivent être suffisamment supprimées
• Caractéristiques du relais
Temps de réponse: 10 ms maximum
Nombre de points de contact: 250 V ac, 2A, cosø > 0.7
40 V de courant continu, 2 A, charge résistive

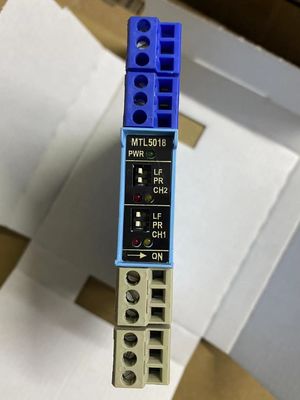

• Indicateurs LED
Vert: indication de la puissance
Jaune: deux: statut de chaque canal (sur le moment où les sorties sont alimentées)
Rouge: deux: indication de la LFD pour chaque canal (en cas de détection d'une défaillance de ligne)
• Consommation de courant maximale
60 mA à 20 V
60 mA à 24 V
40 mA à 35 V
• Dissipation de puissance maximale
1.4W à 24V
1.5W à 35V
• L'isolement
250 V ac ou dc entre les sources d'alimentation, les circuits des zones dangereuses et les sorties des relais
• Description de la sécurité (pour chaque canal)
10.5V, 800Ω, 14mA, Um= 250V rms ou dc
