MTL5532 Isolateur d'impulsions MTL Instruments 4/20mA Sorties de courant

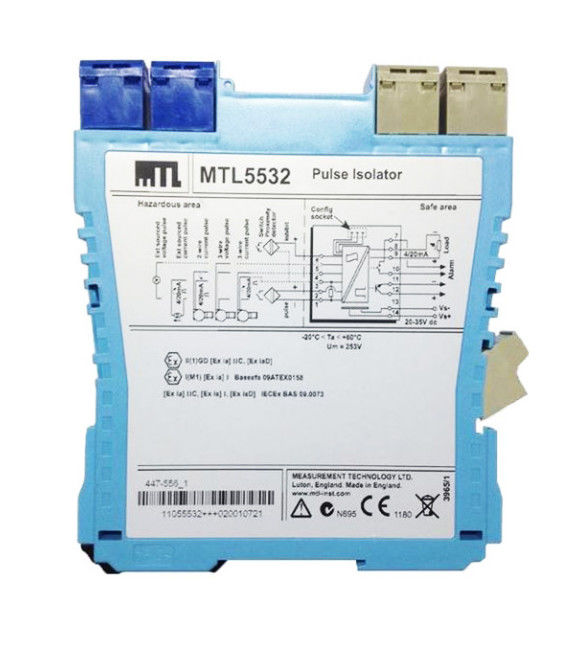

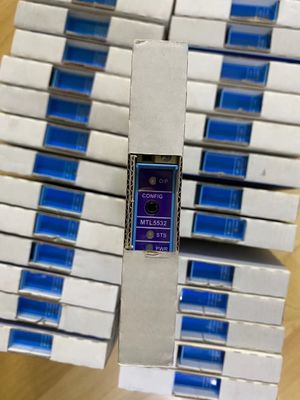

MTL5532 Isolateur d'impulsions pour instruments MTL

Le MTLx532 isole les impulsions d'un interrupteur, détecteur de proximité, courant
émetteur d'impulsions ou émetteur d'impulsions de tension situé dans une zone dangereuse
Il est idéal pour les applications impliquant des fréquences d'impulsions élevées et des fréquences rapides.
Les temps de réponse, en répétant les impulsions dans la zone de sécurité.
Une sortie proportionnelle à la fréquence est également fournie, avec un relais
La configuration est la suivante:
réalisées avec un ordinateur personnel.

Les spécifications
Voir aussi spécification commune

• Nombre de chaînes
Un, entièrement flottant
• Type de capteur
Détecteur d'interrupteur ou de proximité (NAMUR/BS EN 6094756:2001)
émetteur de tension ou d'impulsion par câble 2 ou 3
• Emplacement du commutateur
Zone 0, zone dangereuse IIC, T6
Division 1, groupe A, emplacement dangereux
• Emplacement du détecteur de proximité ou de l'émetteur
Zone 0, IIC, T4T6 si elle est dûment certifiée
Je suis Div.1, Groupe A, emplacement dangereux
• Les données
Entrée du commutateur:
Sortie activée si l'interrupteur est fermé
Entrée du détecteur de proximité:
Excitation: 7,0 à 9,0 V de courant continu à partir de 1kΩ nominale
La puissance de sortie est activée si l'entrée est supérieure à 2,1 mA* (< 2kΩ)
Éteindre la sortie si l'entrée est inférieure à 1,2 mA* (> 10 kΩ)
Hystérésis de commutation: 0,2 mA (650Ω) nominale
*normes NAMUR et BS EN 6094756:2001
Entrée d'impulsion de courant:
Émetteur alimenté: 16,5 V de courant continu à 20 mA
Courant de court-circuit: 24 mA
Pour les appareils de commande électronique, la puissance de sortie doit être supérieure ou égale à 0,9 mA.
Hystérésis de commutation: 0,5 mA
Entrée de tension et d'impulsion
Impédance d'entrée: > 10kΩ
Voltage nominal au point de commutation (Vsp): 3, 6 ou 12 V
(Utilisateur sélectionnable par des interrupteurs situés sur le côté du module)
Les données de sortie sont fournies à l'aide d'un tableau de bord qui contient les informations suivantes:
Hystérésis de commutation: 100 mV + (0,1 x Vsp) typique
• Sortie d'impulsion de la zone de sécurité
Délai maximal: 10 μs
Voltage maximal hors tension: 35V
Courant de fuite maximal hors état: 10 μA
Résistance maximale à l'état actif: 25Ω
Le courant d'alimentation en état maximal: 50 mA
Éteindre la sortie en cas de panne d'alimentation
Note: le signal LFD est protégé par une diode Zener contre les charges inductives
• Sortie de courant de la zone de sécurité
Délai de capture de l'entrée: 2 périodes de signal (5 ms min.)
Plage de signaux: de 4 à 20 mA
Région sous/au-dessus: de 0 à 22 mA
Résistance à la charge: de 0 à 450Ω @20mA
Résistance de sortie: > 1 MΩ
Résistance à la corrosion: < 50 μA de pic à pic
Précision: meilleure que 20 μA à 20 °C
Dérive de température: < 1μA/°C
Temps de résurgence (10% à 90%, après changement d'étape): 60 ms
• Sortie d'alarme
Relé allumé en cas d'alarme, 0,5A @ 35Vdc maximum.
• Largeur de l'impulsion
Hauteur: 10 μs min
Faible: 10 μs min
• Plage de fréquences
0 50 kHz - mode de sortie par impulsion
0 10 KHz - pour les sorties analogiques
• Indicateurs LED
Vert: indication de la puissance
Jaune: allumé lorsque le circuit de sortie est allumé
Rouge: clignote en cas de défaillance ou d'erreur de ligne
• Besoin d'énergie
65 mA à 24 V de courant continu
70 mA à 20 V de courant continu
55 mA à 35 V de courant continu
• Dissipation d'énergie au sein de l'unité
1.35W maximum à 24V
1.75W maximum à 35V
• Description de la sécurité (Um = 253 V rms ou dc)
Les terminaux 2 à 1 et 6 à 1
U_o= 10,5 V I_o= 14 mA P_o= 37 mW
Les terminaux 4 à 3 et 1
U_o= 28 V I_o= 93 mA P_o= 651 mW
Les terminaux 3 à 1
Appareils de stockage non énergétique ≤1,5 V, ≤0,1 A et ≤25 mW; peuvent être
connecté sans autre certification à une boucle IS avec une tension en circuit ouvert < 28 V
Les terminaux 5 à 4 et 1
V_{Le maximum}≤ 28V, I_{Le maximum}≤ 94 mA, P_{Le maximum}≤ 0,66 W
• Configurateur
Un ordinateur personnel exécutant le logiciel MTL PCS45 avec une interface série PCL45USB.
