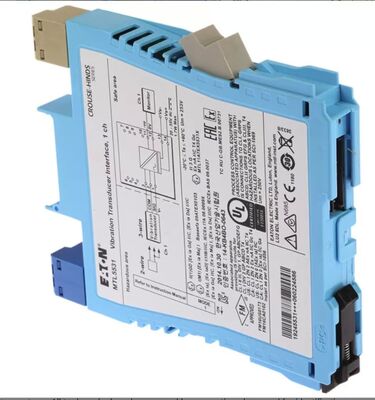

MTL5531 Isolateur de transducteur de vibrations intrinsèquement sûr
Définition:
Fabricant:MTL
Produit No. : MTL5531
Les résultats de l'enquête sont publiés dans les pages suivantes:Plus de produits
L'approvisionnement en composants industriels fiable pour les entreprises
Ce composant d'automatisation industrielle est fourni pour l'approvisionnement des entreprises.
Pour réduire les risques liés à l'approvisionnement, chaque commande est traitée individuellement, avec un soutien pour la confirmation du modèle, la clarification des conditions et l'estimation des délais avant la passation de la commande.Des conditions claires de soumission et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à mener à bien les transactions en toute confianceDes vérifications ou des clarifications supplémentaires sont disponibles en cas de besoin, pour soutenir les marchés professionnels et la coopération à long terme.
LeMTL MTL5531est un isolant de signal de vibration compact à canal unique isolé galvaniquement de la série MTL5500, fabriqué par Eaton MTL Instruments.Il interagit avec des capteurs de vibration de courant à deux fils et des sondes / accéléromètres à tourbillon à trois fils installés dans des zones dangereuses d'explosion., reproduisant les signaux de vibration aux PLC de surveillance du côté sûr et aux systèmes d'état de la machine.
Cette unité offre un isolement galvanique complet à 3 ports entre le circuit de capteur dangereux, la sortie de surveillance sûre et l'alimentation en courant continu de 24 V pour éliminer le bruit de la boucle de mise à la terre et l'accouplement transitoire.Il prend en charge le commutateur 3.3mA d'excitation pour les transducteurs de vibration à 2 fils, large bande passante de signal de 47 kHz pour les signatures de vibration des machines à haute fréquence, et est certifié pour les zones dangereuses de zone 0 / classe I Div 1.Évalué selon la norme CEI 61508, MTL5531 atteint la capacité SIL 2 pour les systèmes instrumentés de sécurité simples, adaptés à la surveillance des équipements tournants critiques dans les centrales pétrolières et gazières, pétrochimiques et de production d'énergie.Un boîtier de rails DIN mince de 16 mm maximise la densité de l'armoire pour les racks de surveillance des vibrations multi-points.
Détails:
| Paramètre |
Valeur officielle de la fiche de données MTL5531 |
| Code de modèle complet |
MTL5531 |
| Marque et fabricant |
L'équipement doit être équipé d'un dispositif d'écoulement de l'air. |
| Configuration du canal |
Interface du capteur de vibration à canal unique |
| Sensors latéraux dangereux pris en charge |
Capteurs de vibration de courant à deux fils; sondes/accéléromètres à trois fils pour le tourbillon |
| Courant d'excitation du transducteur à deux fils |
3.3 mA nominale, commutateur matériel sélectionnable |
| Impédance d'entrée dangereuse |
10 kΩ (terminals de signaux 2 et 3) |
| Plage de tension acceptable du signal d'entrée |
-20 V minimum à -0,5 V maximum |
| Précision de transfert de courant continu (+20 °C) |
Pour les appareils à combustion |
| Précision de transfert AC |
0 ′1 kHz: ± 1%
1 ‰ 10 kHz: -5% ~ +1%
10 à 20 kHz: -10% à +1% |
| Largeur de bande du signal (-3 dB typique) |
47 kHz |
| Délai maximal de phase |
< 14 μs |
| Coefficient de température |
± 50 ppm/°C (10 ∼ 65 °C)
± 100 ppm/°C (-20°C à 10 °C) |
| Options de sortie latérale sécurisées |
Voltage de sortie LU / courant actif de Li |
| Résistance maximale à la charge de sortie (courant) |
350 Ω |
| Plage de fonctionnement de la tension d'alimentation |
20 V de courant continu ~ 35 V de courant continu nominal 24 V de courant continu |
| Consommation maximale de courant (24 V, charge de 10 mA) |
65 mA |
| Dissipation interne maximale de la puissance |
1.33 W |
| Rating d'isolation galvanique |
Isolement complet à 3 ports, barrière d'isolement de 253 V rms |
| Catégorie de spécifications |
Données techniques détaillées |
| Norme de montage |
Relèche standard DIN EN 60715 de 35 mm |
| Module Dimensions extérieures (W × H × D) |
Un boîtier compact mince de 16 mm × 121 mm × 108 mm |
| Poids net par unité |
110 g (0,11 kg) |
| Matériel de logement |
Polymère thermoplastique jaune ignifuge |
| Type de résiliation |
Appareils de détection des déchets |
| Indicateur de puissance |
LED verte pour l'état de puissance opérationnelle |
| Température ambiante de fonctionnement continu |
-20 °C à +60 °C |
| Plage de température de stockage |
-40 °C à +80 °C |
| Certifications de sécurité intrinsèque |
ATEX Ex ia IIC T4·T6, IECEx, FM classe I Div 1 / Div 2 |
| Compatibilité avec les zones dangereuses |
Zone 0, zone 1, zone 2; groupes gazeux A·D |
| Paramètres de l'entité de sécurité intrinsèque |
Ui = 30 V, Ii = 200 mA, Pi = 1,33 W, capacité interne négligeable |
| Classification de la sécurité fonctionnelle |
Évalué conformément à la norme IEC 61508, SIL 2 compatible (architecture simple, HFT=0) |
| Normes de conformité industrielle |
EN 61010-1, EN 61326-1 EMC industrielle, conforme à la réglementation RoHS |
| Performance de l'immunité EMC |
Critère d'exploitation continue dans des conditions d'interférence électromagnétique industrielle |
