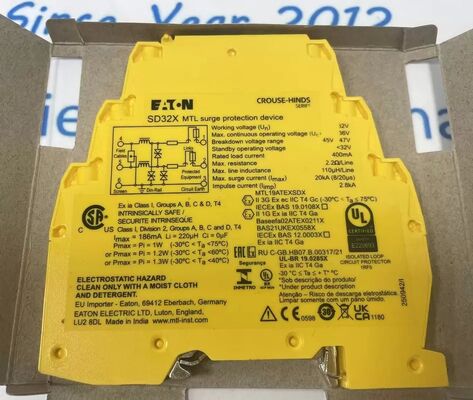

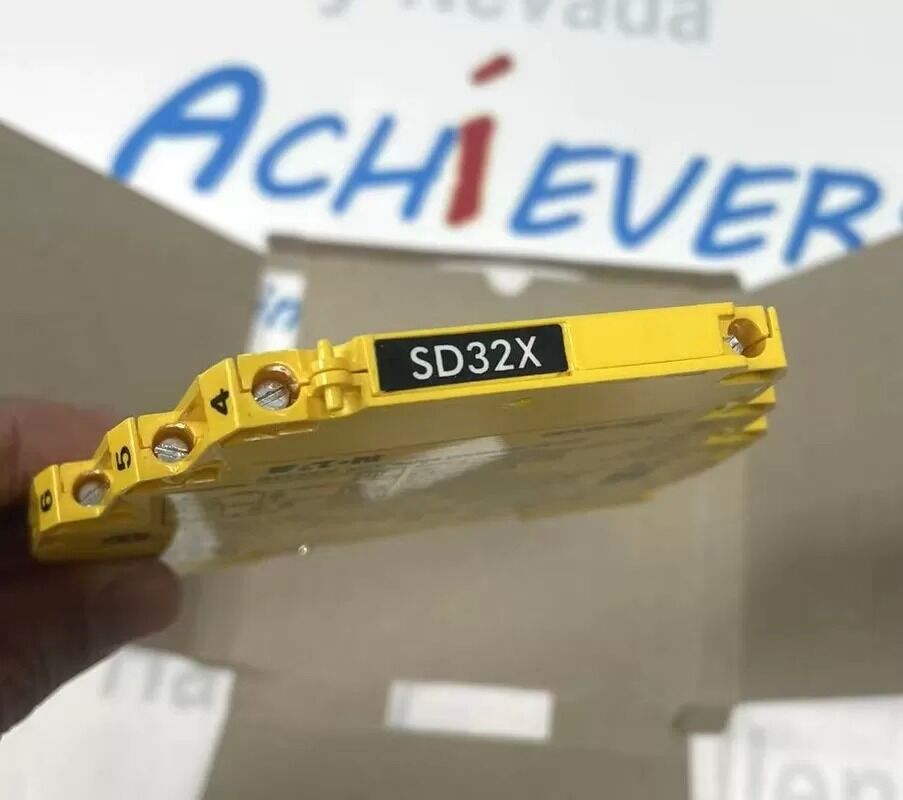

Dispositif de protection contre les surtensions sur rail MTL SD32X DIN
Définition:
Fabricant:MTL
Produit No. :SD32X
Les résultats de l'enquête sont publiés dans les pages suivantes:Plus de produits
L'approvisionnement en composants industriels fiable pour les entreprises
Ce composant d'automatisation industrielle est fourni pour l'approvisionnement des entreprises.
Pour réduire les risques liés à l'approvisionnement, chaque commande est traitée individuellement, avec un soutien pour la confirmation du modèle, la clarification des conditions et l'estimation des délais avant la passation de la commande.Des conditions claires de soumission et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à mener à bien les transactions en toute confianceDes vérifications ou des clarifications supplémentaires sont disponibles en cas de besoin, pour soutenir les marchés professionnels et la coopération à long terme.
LeMTL SD32Xappartient à la série de protection modulaire contre les surtensions MTL SD, une barrière contre les surtensions de circuit hybride compact conçue pour protéger le câblage des signaux analogiques/numériques des processus industriels contre les surtensions de foudre,les pics de tension transitoires et les interférences électriques induites.
Optimisé pour les circuits de commande nominaux 32 VDC / 22 VAC, y compris les émetteurs 420mA, les sorties de vannes numériques, les circuits d'alarme et les conducteurs solénoïdes,ce module de rail DIN ultra-mince offre une résistance de série de ligne ultra-faible pour minimiser l'atténuation du signalIl est doté d'un circuit hybride à plusieurs étages de suppression des surtensions, une protection complète de la ligne à la ligne et de la ligne à l'écran,et les approbations certifiées de sécurité intrinsèque pour les zones industrielles dangereuses de classe I Div 1 / Ex ia. Le terminal de terminaison intégré de l'écran simplifie la mise à la terre du câble, tandis que l'empreinte étroite permet le montage de cabinets à haute densité pour les systèmes DCS et PLC I/O à grande échelle.Les certifications mondiales IECEx et FM sur les emplacements dangereux soutiennent le pétrole et le gaz, des installations chimiques, pétrochimiques et de traitement des eaux usées.
Détails:
| Paramètre |
MTL SD32X Valeur de la fiche de données officielle |
| Code de modèle complet |
SD32X |
| Marque du fabricant |
MTL Instruments (Cooper Crouse-Hinds / Eaton) est une société de fabrication d'appareils électroniques. |
| Type de signal protégé |
Processus d'entrée/sortie analogique/numérique à deux fils, boucles 4 ∼ 20 mA, sorties électromagnétiques, signaux d'alarme |
| Voltage de fonctionnement nominal (Un) |
32 VDC / 22 VAC |
| Voltage de fonctionnement continu maximal (Uc / MCOV) |
36 V |
| Courant nominal du signal (in) |
400 mA |
| Résistance par série de lignes |
2.2 Ω conception à faible résistance |
| Courant de fuite maximal |
≤ 5 μA |
| Le courant de surtension de décharge nominale (Isn, 8/20μs) |
3 kA |
| Capacité de courant de surtension maximale |
Nombre de circuits hybrides de pointe de 20 kA |
| Niveau de protection contre la tension (jusqu'à 1 kV/μs) |
Pour les appareils à combustion |
| Voltage résiduel @ n'est pas impulsion de surtension |
60 V |
| Largeur de bande du signal (-3 dB @ 50Ω de charge) |
25 kHz |
| Temps de réponse à la surtension |
< 1 ns de suppression ultra-rapide |
| Topologie de la protection |
Protection hybride complète ligne à ligne + double ligne à écran/sol |
| Catégorie de spécifications |
Données techniques détaillées |
| Norme de montage |
Pour les véhicules à moteur électrique à combustion |
| Module Dimensions extérieures (L × P × H) |
99 mm × 7 mm × 102,1 mm forme étroite ultra-mince |
| Poids unitaire net |
70 g |
| Connexion au terminal |
Appareils de détection des déchets |
| Matériel de logement |
Thermoplastique jaune ignifuge |
| Plage de température ambiante de fonctionnement |
-40 °C à +80 °C |
| Plage de température de stockage |
-40 °C à +80 °C |
| Certificats de localisation dangereuse |
ATEX Ex ia IIC T4, IECEx, FM classe I Div 1 / Div 2 |
| Normes de conformité industrielle |
Protection contre les surtensions selon la norme EN 61643-21, EN 61326-1 EMC, conforme à la norme RoHS |
| Garantie de service |
Garantie limitée d'usine de 10 ans |
| Densité d'emballage des armoires |
Pièges multimodules à haute densité sans interférence thermique |
| Terminal de l'écran du câble |
Troisième terminal dédié pour la mise à la terre constante du bouclier |
