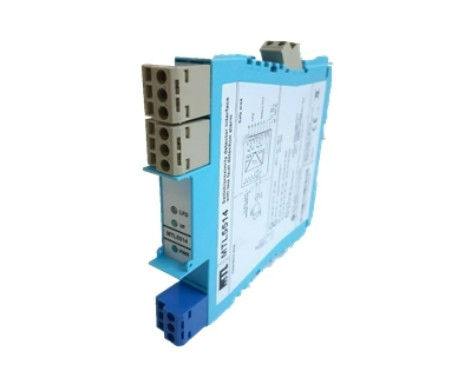

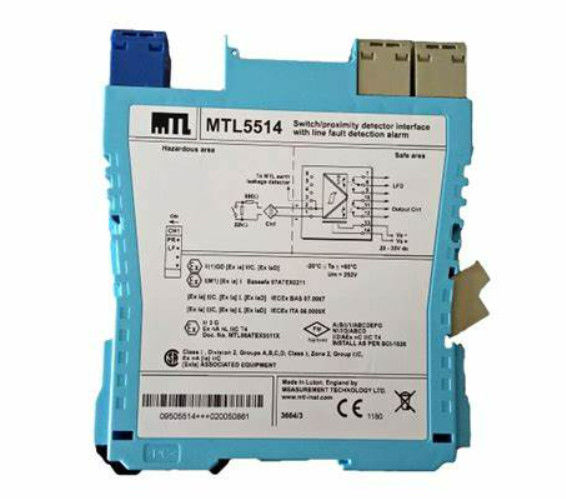

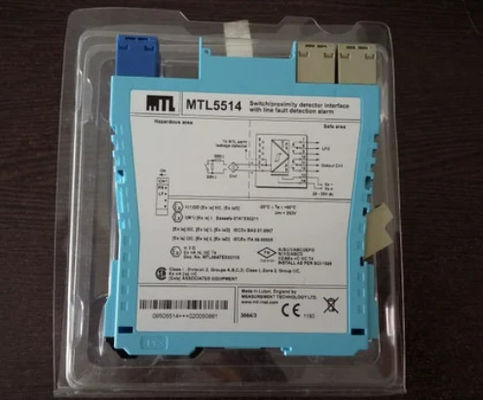

MTL5514 Interface de commutateur/détecteur de proximité MTL Temps de réponse maximum 10 ms

MTL5514 Interface de commutateur/détecteur de proximité MTL

Définition
Le MTLx514 permet de contrôler une charge de zone sûre, par un relais, par un détecteur de proximité ou un interrupteur situé dans une zone dangereuse.
sont signalés par un relais séparé et indiqués sur le dessus du module. Des interrupteurs sont fournis pour sélectionner l'inversion de phase et pour permettre la détection des défauts de ligne

Nombre de chaînes
Une.
Emplacement du commutateurh
Zone 0, zone dangereuse IIC, T6
Je suis Div.1, Groupe A, emplacement dangereux
Emplacement du détecteur de proximité
Zone 0, zone dangereuse IIC, T4 ̇6, si elle est dûment certifiée
Je suis Div.1, Groupe A, emplacement dangereux
Inputs dans les zones dangereuses
Les entrées sont conformes aux normes BS EN60947 ◄ 5 ◄ 6:2001 pour
détecteurs de proximité (NAMUR)
Voltage appliqué au capteur
7 à 9 V de courant continu à partir de 1kΩ ± 10%
Caractéristiques d'entrée/sortie
Phase normale
Les sorties sont fermées si l'entrée est supérieure à 2,1 mA (< 2kΩ dans le circuit d'entrée)
Les sorties ouvertes si l'entrée est inférieure à 1,2 mA (> 10 kΩ dans le circuit d'entrée)
Hystérésis: 200μA (650Ω) nominale
Détection des défauts de ligne (LFD) (lorsqu'elle est sélectionnée)
Sélectionnable par l'utilisateur via des interrupteurs situés sur le côté de l'appareil.
Le relais de défaut de ligne est alimenté et le canal
relais de sortie désactivé si une défaillance de ligne d'entrée est détectée
Alarme en circuit ouvert si le courant est inférieur à 50 μA
Alarme de circuit ouvert désactivée en cas de > 250 μA
Alarme de court-circuit activée si Rin < 100Ω
Alarme de court-circuit désactivée si Rin > 360Ω
Remarque: les résistances doivent être montées lorsque l'appareil LFD est utilisé avec une entrée de contact.
500Ω à 1kΩ en série avec commutateur
20kΩ à 25kΩ en parallèle avec l'interrupteur
Sortie de la zone de sécurité
MTL4514 et MTL5514
Canaux: relais à pôle unique avec contacts de commutation
LFD: relais à pôle unique avec contacts de commutation
MTL4514B
Chaîne: relais à pôle unique
LFD: relais à pôle unique

Indicateurs à LED
Vert: indication de la puissance
Jaune: état du canal, allumé lorsque la sortie est alimentée
Rouge: indication de la LFD, lorsque la défaillance de la ligne est détectée
Consommation de courant maximale
25 mA à 24 V de courant continu
Dissipation de puissance au sein de l'unité
00,6 W à 24 V
Description de la sécurité
Uo = 10,5 V Io = 14 mA Po = 37 mW Um = 253 V rms ou dc
