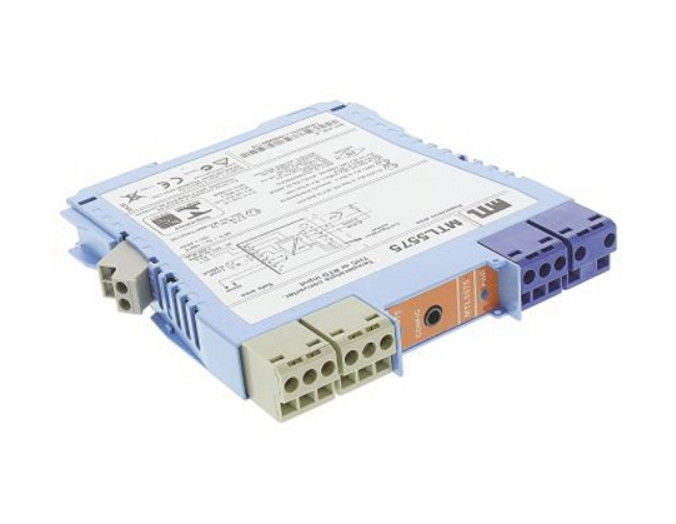

MTL5575 Convertisseur de température MTL Industries

MTL5575 Convertisseur de température des instruments MTL

Le MTL5575 convertit un signal CC de bas niveau d'un capteur de température monté dans une zone dangereuse en un courant de 4/20 mA pour conduire une charge en zone sûre.,la mesure, la surveillance, les essais et l'étiquetage de tous les types de thermocouple et des RTD à deux, trois ou quatre fils. (Pour les applications de thermocouple, la prise HAZ-CJC des bornes 1 ′3 comprend un capteur CJC intégré).La configuration est effectuée à l'aide d'un ordinateur personnelUne sortie d'alarme unique est fournie et peut être configurée pour l'alarme de processus ou pour prévenir une défaillance précoce du thermocouple.

Les spécifications
Voir aussi spécification commune

• Nombre de chaînes
Une.
• Source du signal
Les types de THC J, K, T, E, R, S, B ou N à l'entrée BS 60584 et XK mV
RTDs 2/3/4-fil de platine à la norme BS 60751
Pt 100, Pt 500 et Pt 1000
Cu-50 et Cu-53
Ni 100/500/1000 ou DIN 43760
• Localisation de la source de signal
Zone 0, zone dangereuse IIC, T4-6
Division 1, groupe A, lieu dangereux
• Portée du signal d'entrée
¥75 à +75 mV, ou 0 à 400Ω (0 à 1000Ω capteurs Pt et Ni)
• Portée du signal d'entrée
3 à 150 mV, ou 10 à 400Ω (10 à 1000Ω capteurs Pt & Ni)
• RTD courant d'excitation
200 μA nominale
• Compensation des jonctions à froid
Automatique ou sélectionnable
• Erreur de compensation de jonction à froid
≤ 1,0°C
• Rejet du mode commun
120 dB pour 240 V à 50 Hz ou 60 Hz (réponse de 500 ms)
• Rejet du mode série
40 dB pour les fréquences 50 Hz ou 60 Hz
• précision d'étalonnage (à 20°C)
(y compris l'hystérésis, la non-linéarité et la répétabilité)
Entrées: (réponse de 500 ms)
mV/THC: ± 15μV ou ± 0,05% de la valeur d'entrée (selon la valeur la plus élevée)
RTD: ± 80mΩ
Pour les appareils de commande électronique, la puissance de sortie est de ± 11 μA.
• Dérive de température (typique)
Les entrées:
mV/THC: ± 0,003% de la valeur d'entrée/°C
RTD: ± 7mΩ/°C
Pour les véhicules de type à moteur à commande numérique, le réglage de la puissance de sortie doit être effectué à l'aide d'un régulateur.
• Exemple de précision d'étalonnage et de dérive de température
(entrée RTD - réponse de 500 ms)
Durabilité: 250Ω
La précision est de ± (0,08/250 + 11/16000) x 100%.
= 0,1% de la portée
Déplacement de température: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• conduite de sécurité en cas de panne de capteur
À la hauteur, à la baisse ou hors de gamme
• Dépression d'épuisement
Détection précoce de l'épuisement des thermocouples (lorsqu'elle est sélectionnée)
Déclenchement de l'alarme lorsque la résistance de la boucle est supérieure à 50Ω
• Plage de sortie
4 à 20 mA nominaux à 600Ω maximum.
• Sortie d'alarme (configurable)
Relé allumé en cas d'alarme, 250mA @ 35V maximum
• Résistance maximale au plomb (THC)
600Ω
• Temps de réponse
Configurable - 500 ms par défaut ((Précision à 100/200 ms - contact MTL)
• Indicateur LED
Vert: indication de la puissance et du statut
Jaune: indication d'alarme, lorsque les contacts sont fermés
• Consommation maximale de courant (avec un signal de 20 mA)
50 mA à 24 V
• Dissipation de puissance à l'intérieur de l'unité (avec un signal de 20 mA)
1.2W à 24V
• Description de la sécurité
Voir le certificat pour les paramètres.
• Configurateur
Un ordinateur personnel exécutant le logiciel MTL PCS45 avec un
Interface série PCL45USB

Modèles connexes:

Introduction à la société:
Achievers Automation Limited possède plus de 10 ans d'expérience sur le marché de l'automatisation industrielle, spécialisée dans la revente de sondes, capteurs, DCS, barrière d'isolement, HMI, PLC, adaptateur,Connecteur Profibus et câble de marques comme BENTLY NEVADA, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens et etc. Si vous avez une requête, nous vous invitons à vous joindre à nous.N'hésitez pas à nous contacter..

FAQ des réalisateurs
Q: Les produits sont-ils originaux?
R: Ces articles ont été certifiés par Achievers Automation Limited comme étant des unités OEM authentiques obtenues par l'intermédiaire d'OEM ou de canaux tiers indépendants.
Q: Comment allez-vous organiser l'expédition?
R: Nous pouvons organiser l'expédition en fonction de votre demande. Nous avons coopéré avec un transitaire qui peut organiser l'expédition par FedEx, DHL, TNT avec un bon prix.
Q: Quelle est la garantie des marchandises?
R: Garantie d'un an.
