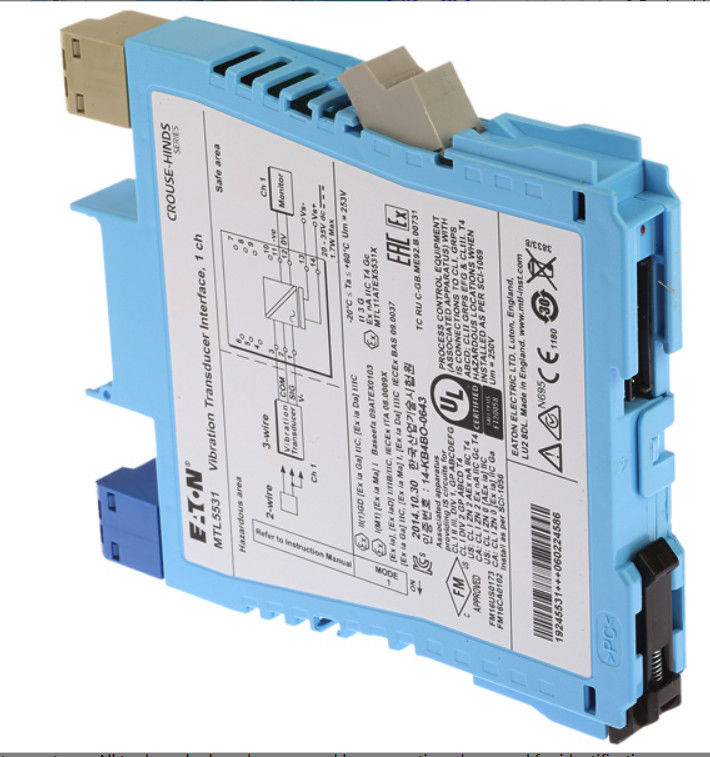

MTL5531 Interface du transducteur de vibrations Barrière de sécurité MTL

MTL5531 Interface du capteur de vibration des instruments MTL

Le MTL5531 répète un signal d'un capteur de vibration dans un environnement dangereux
zone, fournissant une sortie pour un système de surveillance dans la zone sûre.
L'interface est compatible avec les sondes à tourbillon à trois fils et
accéléromètres ou capteurs de courant à deux fils; la sélection est effectuée par un
l'interrupteur situé sur le côté du module.

Les spécifications
Voir aussi spécification commune
• Nombre de chaînes
Une.
• Type de capteur
Transducteurs de vibrations à deux ou trois fils
• Localisation de la source de signal
Zone 0, zone dangereuse IIC, T4 ̇6, si elle est dûment certifiée
Div. 1, groupe A, emplacement dangereux
• Entrée des zones dangereuses
Impédance d'entrée (terminaux 2 et 3): 10kΩ
• courant d'alimentation du transducteur, 2 fils
3.3mA (nom.) pour les capteurs à deux fils, sélectionnables par l'utilisateur par commutateur
• Portée du signal
Pour les véhicules à moteur à combustion
• précision de transfert de courant continu à 20°C
Pour les appareils à combustion
• précision de transfert AC à 20°C
Pour les appareils de type V, la fréquence d'écoulement doit être supérieure ou égale à:
1 kHz à 10 kHz: ∼5% à +1%
10 kHz à 20 kHz: de 10% à +1%
• Coefficient de température
± 50 ppm/°C (10 à 65°C)
± 100 ppm/°C (de 20 à 10°C)
• Largeur de bande de tension
3 dB à 47 kHz (typique)
• Réponse en phase
< 14 μs, équivalent à:
1° à 200 Hz
3° à 600 Hz
5° à 1 kHz
50° à 10 kHz
¥ 100° à 20 kHz
• Impédance de sortie de zone sûre
Pour les appareils à combustion
• Indicateur LED
Vert: indication de la puissance
• Voltage d'alimentation
20 à 35 V de courant continu
• Consommation maximale de courant (10mA de charge du transducteur)
65 mA à 24 V
• Dissipation de puissance maximale au sein de l'unité
1.33W
• Description de la sécurité
Les terminaux 3 à 1
U_o= 26,6 V I_o= 94 mA P_o= 0,66 W Um = 253 V rms ou dc
Les terminaux 3 à 2
Appareils non stockant de l'énergie ≤ 1,5 V, ≤ 0,1 A et ≤ 25 mW
