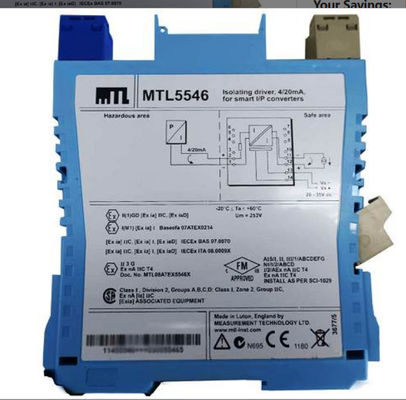

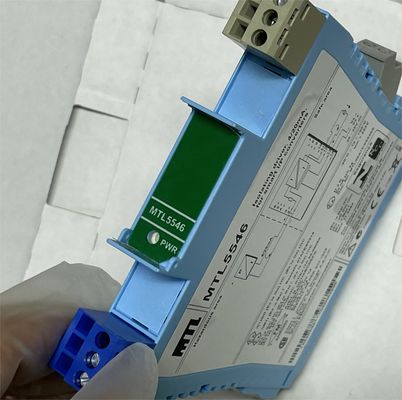

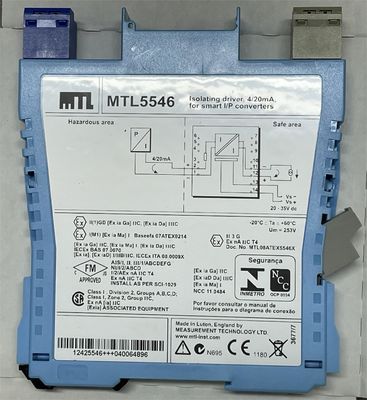

MTL5546 Conducteur d'isolement MTL pour les positionneurs de vannes HART® de 4 20 mA avec détection de défaut de ligne

MTL5546 Instruments MTL isolant le conducteur

Le MTL5546 accepte un signal flottant de 4/20mA provenant d'une zone sûre
un régulateur pour actionner un convertisseur de courant/pression (ou tout autre chargeur)
Pour les positionneurs de vannes intelligents, le module
permet également la transmission bidirectionnelle de la communication numérique
les signaux de sorte que l'appareil peut être interrogé soit par l'opérateur
Les contrôleurs de processus avec un
le dispositif de lecture peut détecter des circuits ouverts ou courts dans le câblage de terrain:
si elles se produisent, le courant pris dans les bornes tombe à un prédéfini
niveau.

Les spécifications
Voir aussi spécification commune
• Nombre de chaînes
Une.
• Emplacement du convertisseur I/P
Zone 0, zone dangereuse IIC, T4 ̇6, si elle est dûment certifiée
Division 1, groupe A, emplacement dangereux
• Plage de travail
4 à 20 mA
• Largeur de bande du signal numérique
500 Hz à 10 kHz
• Résistance maximale à la charge
800Ω (16V à 20mA)
• Résistance minimale à la charge
90Ω (détection de court-circuit à < 50Ω)
• Résistance de sortie
> 1MΩ
• Capacité sous/au-delà de la portée
En dessous de la plage = 1mA
Sur gamme = 24mA (charge ≤ 520Ω)
• Résistance des circuits d'entrée et de sortie
< 40 μA de pic à pic
• précision de transfert à 20°C
Meilleur que 20 μA
• Dérive de température
Pour les appareils de traitement de l'air
• Caractéristiques des entrées
< 6,0 V avec le câblage du champ intact
< 0,9 mA avec le câblage du champ ouvert ou court-circuité
• Temps de réponse
S'arrête à 200 μA de la valeur finale à 100 ms
• Support des communications
HART®
• Indicateur LED
Vert: indication de la puissance
• Consommation de courant maximale (avec des signaux de 20 mA sous une charge de 250Ω)
35 mA à 24 V de courant continu
• Dissipation de puissance à l'intérieur de l'unité (avec des signaux de 20 mA dans une charge de 250Ω)
00,8 W à 24 V
• Description de la sécurité
V_o= 28 V I_o= 93 mA P_o= 651 mW U_{- Je vous en prie}= 253 V rms ou dc

Modèles connexes:
