SICK dt35 b15251 fiche technique Capteur de distance laser à temps de vol
Détails du produit :
Fabricant : Malade
Produit No. :dt35b15251
https://www.achievers-automation.comPlus de produits
Approvisionnement fiable en composants industriels pour les entreprises
Ce composant d'automatisation industrielle est fourni pour les achats d'entreprise. La fabrication sur commande et la livraison à terme sont prises en charge, avec des prix indiqués par demande.
Pour réduire le risque d'approvisionnement, chaque commande est traitée individuellement avec une prise en charge de la confirmation du modèle, de la clarification des conditions et de l'estimation du délai de livraison avant la passation de la commande. Des conditions de devis claires et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à conclure les transactions en toute confiance. Une vérification ou des éclaircissements supplémentaires sont disponibles si nécessaire, soutenant un approvisionnement professionnel et une coopération à long terme.
Le

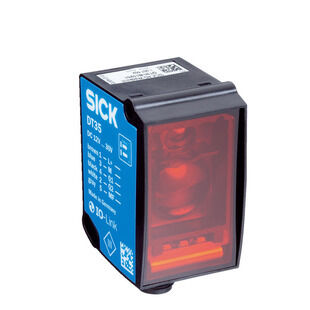

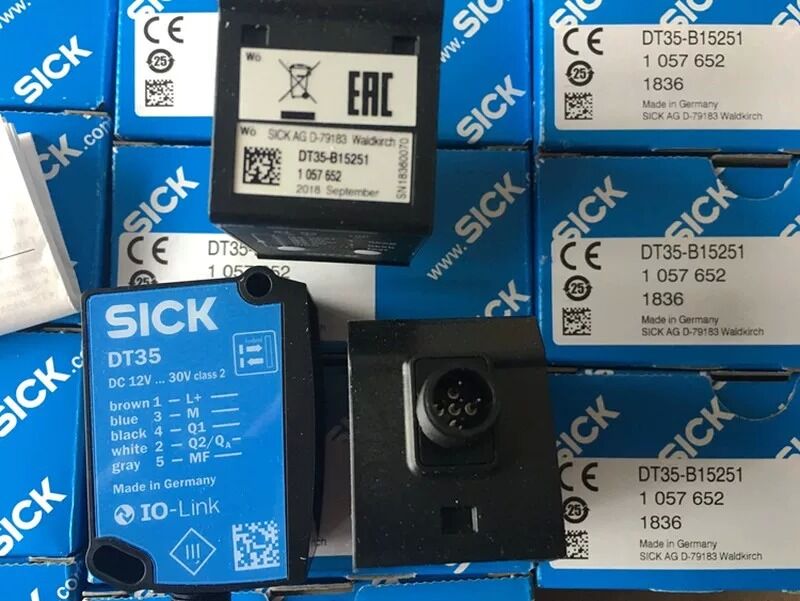

MALADE DT35-B15251est un capteur de distance laser à temps de vol compact de milieu de gamme appartenant à la gamme de produits SICK Dx35, conçu pour la mesure de distance sans contact, le positionnement de pièces, la détection de niveau de matériau et le contrôle de présence d'objets dans les environnements d'automatisation industrielle.
MALADE.
Équipé d'un laser rouge visible de classe 2 et de modes de réponse réglables à plusieurs vitesses, ce capteur fournit des lectures stables même sur des cibles à faible réflectivité (rémission de 6 %). Il intègre deux sorties de commutateur numérique push-pull ainsi que des signaux analogiques commutables 4-20 mA/0-10 V, ainsi qu'une communication intelligente IO-Link V1.1 pour le paramétrage à distance et la récupération de données de diagnostic en temps réel. Le boîtier robuste en plastique ABS/PC est doté d'une protection IP65/IP67, prenant en charge de larges plages de températures de fonctionnement et résistant aux vibrations industrielles, aux éclaboussures de liquide de refroidissement et à l'accumulation de poussière. Largement appliqué dans les systèmes de transport logistique, de machines d'emballage, d'assemblage automobile et de surveillance des matériaux d'entrepôt.
Description:
| Élément de paramètre |
SICK DT35-B15251 Valeur technique officielle |
| Code de modèle complet |
DT35-B15251 |
| Numéro de pièce de commande SICK |
1057652 |
| Principe de mesure |
Télémétrie laser à temps de vol (ToF) |
| Source laser |
Laser rouge visible, longueur d'onde de 658 nm, classe laser 2 (IEC 60825-1:2014) |
| Sortie laser maximale |
250 mW, durée d'impulsion 4 ns, rapport cyclique 1/250 |
| Plage de mesure (rémission de 90 %) |
50 mm ~ 12 000 mm |
| Plage de mesure (rémission de 18 %) |
50 mm ~ 5 300 mm |
| Plage de mesure (rémission de 6 %) |
50 mm ~ 3 100 mm |
| Résolution de mesure |
0,1 mm |
| Précision typique (+20 °C) |
±10 mm |
| Répétabilité |
≤0,5 mm |
| Vitesses de réponse réglables |
2,5 ms / 6,5 ms / 12,5 ms / 24,5 ms / 96,5 ms |
| Fréquence de commutation maximale correspondante |
333 Hz / 100 Hz / 50 Hz / 25 Hz / 6 Hz |
| Immunité maximale à la lumière ambiante |
Résistance au soleil de 40 000 lx |
| Taille du point laser (distance 2 m) |
15 mm × 15 mm |
| Plage d'hystérésis configurable |
0 mm ~ 11 950 mm (IO-Link réglable) |
| Catégorie de spécification |
Données détaillées de la fiche technique officielle |
| Tension d'alimentation |
12 V CC ~ 30 V ; IO-Link nécessite ≥18 V CC ; sortie de tension analogique ≥13 V DC |
| Consommation d'énergie maximale |
≤1,7 W (sans charge, +20 °C) |
| Sorties de signaux |
2 × push-pull numérique (PNP/NPN inversible, protégé contre les courts-circuits)
1 × sortie analogique : commutable 4-20 mA / 0-10 V (résolution 12 bits) |
| Communication numérique |
IO-Link V1.1, débit de données 38,4 kbit/s, prend en charge le paramétrage et le diagnostic |
| Entrée multifonctionnelle (MF) |
Laser éteint, apprentissage externe, réinitialisation d'usine ; temps de réponse ≤60 ms |
| Type de connecteur |
Prise mâle M12 à 5 broches |
| Matériau du boîtier |
Plastique ABS + PC renforcé |
| Matériau de la fenêtre optique |
PMMA anti-rayures |
| Dimensions hors tout (L × H × P) |
32 mm × 58,67 mm × 42,7 mm |
| Poids net |
65g |
| Protection contre la pénétration |
IP65, IP67 |
| Température ambiante de fonctionnement |
-30 °C ~ +55 °C |
| Plage de température de stockage |
-40 °C ~ +75 °C |
| Conformité aux chocs et aux vibrations |
Normes industrielles EN 60068-2-6, EN 60068-2-27 |
| Norme CEM |
Compatibilité électromagnétique industrielle EN 61326-1 |
| Classe de protection |
Classe III |
