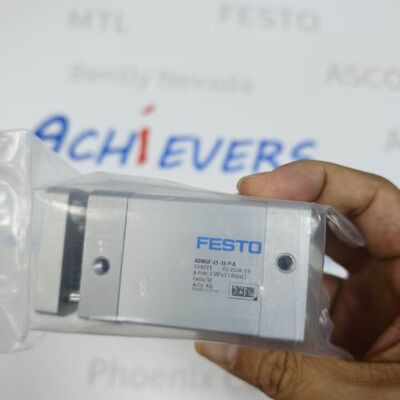

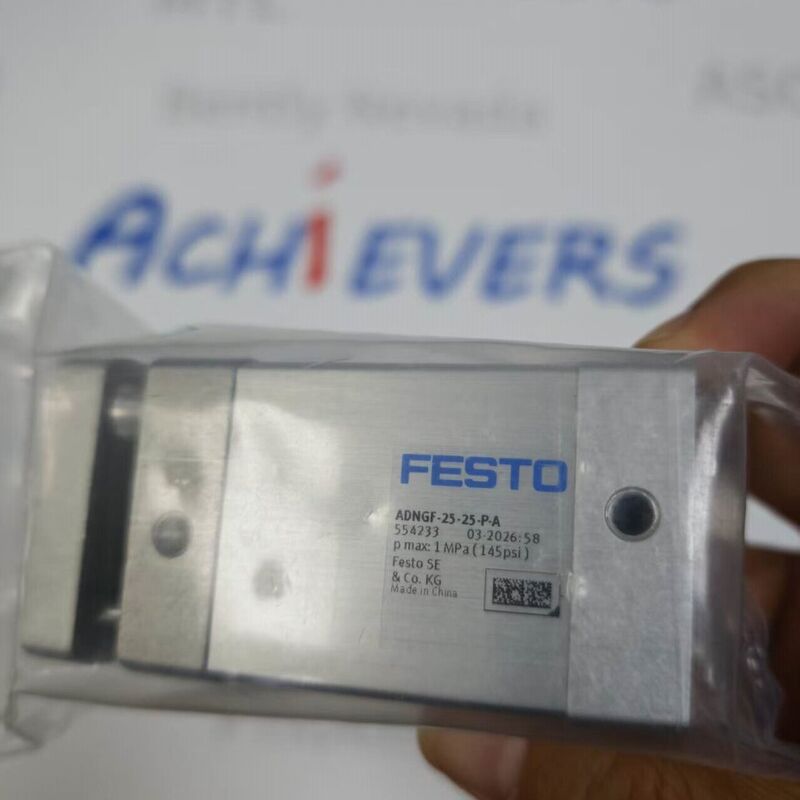

Cylindre compact guidé Festo ADNGF-25-25-PA
Description:
Fabricant : Festo
Numéro de produit : ADNGF-25-25-PA
https://www.achievers-automation.comPlus de produits
Approvisionnement fiable en composants industriels pour les entreprises
Ce composant d'automatisation industrielle est fourni pour les achats d'entreprise. La fabrication sur commande et la livraison à terme sont prises en charge, avec des prix indiqués par demande.
Pour réduire le risque d'approvisionnement, chaque commande est traitée individuellement avec une prise en charge de la confirmation du modèle, de la clarification des conditions et de l'estimation du délai de livraison avant la passation de la commande. Des conditions de devis claires et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à conclure les transactions en toute confiance. Une vérification ou des éclaircissements supplémentaires sont disponibles si nécessaire, soutenant un approvisionnement professionnel et une coopération à long terme.
Marqué des suffixes de modèle P et A, l'ADNGF-25-25-PA est équipé d'anneaux d'amortissement élastiques double face pour un amortissement silencieux de la position finale et d'emplacements pré-réservés pour les capteurs de position de proximité magnétiques. Doté d'un corps en aluminium anodisé ultra fin, de ports pneumatiques M5 et de trous de montage multi-angles universels, le cylindre fonctionne avec de l'air comprimé filtré dans les environnements généraux d'automatisation industrielle. Il est largement utilisé pour les tâches de serrage, de poussée, de levage et de positionnement sur les lignes d'emballage, les machines d'assemblage, les équipements de manutention et les gabarits de traitement électronique.
Détail:
| Article de spécification |
Paramètre technique |
Remarque standard et fonctionnelle |
| Code de modèle complet |
ADNGF-25-25-PA |
Référence du vérin guidé série FESTO ADNGF |
| Numéro de pièce officiel FESTO. |
554233 |
Identifiant unique du composant d'usine |
| Fabricant de marque |
FESTO |
Marque mondiale d'automatisation pneumatique industrielle |
| Type d'opération |
Double effet |
Extension et rétraction propulsées par de l'air comprimé |
| Diamètre d'alésage du piston |
25 mm |
Spécification de taille standard ISO 21287 |
| Longueur nominale de course |
25 mm |
Plage de déplacement fixe à une seule course |
| Type d'amortissement d'extrémité |
Anneaux de coussin élastiques aux deux extrémités (suffixe P) |
Aucun réglage d'air requis, faible bruit d'impact |
| Prise en charge de la détection de position |
Emplacements intégrés pour capteurs de proximité magnétiques (suffixe A) |
Retour du signal de limite de course en temps réel |
| Plage de pression de fonctionnement |
1 barre ~ 10 barres (0,1 MPa ~ 1 MPa) |
Système d'air comprimé industriel standard |
| Poussée théorique (6 bar / 0,6 MPa) |
295N |
Extension de la force de sortie vers l'avant |
| Force de traction théorique (6 bar / 0,6 MPa) |
247N |
Sortie de force de rétraction vers l'arrière |
| Énergie d'impact maximale en position finale |
0,3 J |
Capacité d'absorption de charge du coussin élastique |
| Taille du filetage du port pneumatique |
M5 |
Interface de connexion d'air miniature compacte |
| Milieu de fonctionnement |
Air comprimé ISO 8573-1:2010 [7:4:4] |
Air sec et filtré ; lubrification en option |
| Déplacement de la masse interne |
99g |
Masse ensemble mobile piston + tige + arcade |
| Article de spécification |
Paramètre technique |
Installation et remarque environnementale |
| Poids net unitaire complet |
279g |
Construction légère en alliage d'aluminium |
| Structure anti-torsion |
Tiges de guidage doubles parallèles + étrier de connexion |
Autoguidage, aucun accessoire de coulisse externe |
| Position de montage autorisée |
Toute orientation |
Installation horizontale, verticale et inclinée prise en charge |
| Température ambiante de fonctionnement |
-20 °C ~ +80 °C |
Performances complètes sans déclassement de pression |
| Plage de température de stockage |
-40 °C ~ +90 °C |
Tolérance de température d’entrepôt et de transit |
| Classe de résistance à la corrosion (CRC) |
CRC2 |
Environnements d'usine modérément humides et poussiéreux |
| Conformité LABS/PWIS |
VDMA24364-B1/B2-L |
Étanchéité sans huile pour les lignes de transformation des aliments et de la peinture |
| Matériau du canon principal |
Alliage d'aluminium forgé anodisé dur et lisse |
Faible frottement, surface anti-usure |
| Matériau de la tige de piston et de la tige de guidage |
Acier inoxydable fortement allié |
Antirouille, haute précision linéaire |
| Matériau du joint |
Élastomère TPE-U (PUR) |
Joints en élastomère à faible friction et longue durée de vie |
| Matériau du couvercle d'extrémité et de la bride |
Alliage d'aluminium anodisé |
Boîtier métallique non toxique conforme RoHS |
| Degré de protection |
IP30 |
Anti-poussière pour les armoires d'automatisation intérieures standard |
| Norme de conformité |
ISO 21287, directive européenne RoHS |
Normes mécaniques et environnementales mondiales |
Marque
Festoest une entreprise allemande d'automatisation basée àEsslingen sur le Neckar,Allemagne.[1]Festo produit et vendpneumatiqueet systèmes de commande électrique et technologie d'entraînement pour les usines etautomatisation des processus. Festo Didactic propose égalementindustrielservices d'éducation et de consultation et est l'un des sponsors et partenaires duConcours de mécatronique WorldSkills. Les filiales commerciales, les centres de distribution et les usines de Festo sont situés dans 61 pays à travers le monde. L'entreprise porte le nom de ses fondateurs AlbertFeZer et GottliebStoll.
Automatisation des performantsLimited a plus de 14 ans d'expérience sur le marché de l'automatisation industrielle, spécialisée dans la revente de sondes, capteurs, DCS, barrière d'isolation, HMI, PLC, adaptateurs, connecteurs Profibus et câbles scellés en usine de marques telles que BENTLY NEVADA,E+H,MTL, Alberta, ,YOKOGAWA,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM etc. Si vous avez des demandes, n'hésitez pas à nous contacter.
