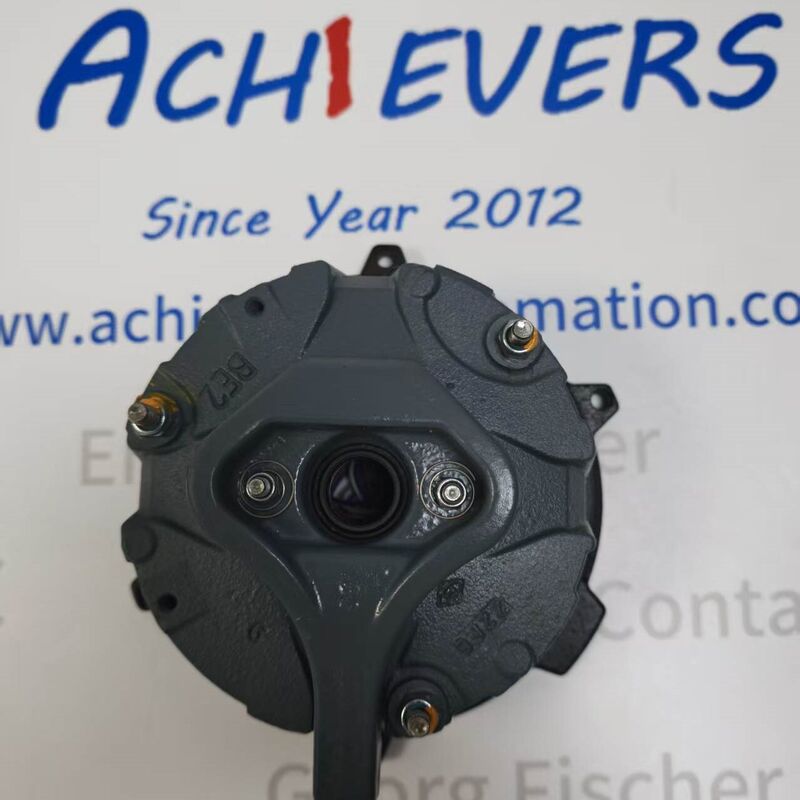

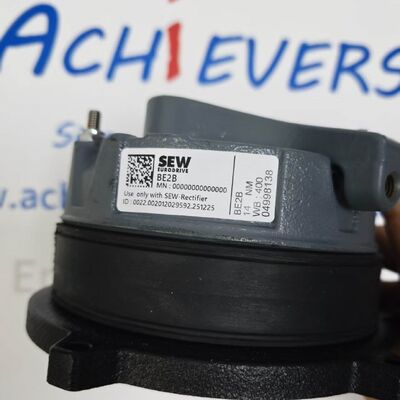

Le frein à moteur électromagnétique à ressort SEW EURODRIVE-BE2B
Définition:
Définition: SEW
Nom du produit. Les résultats de l'enquête sont publiés dans le journal "Eurodrive-BE2B".
Les résultats de l'enquête sont publiés dans les pages suivantes:Plus de produits
Le SEW-EURODRIVE BE2B est un frein électromagnétique à ressort compact à disque unique équipé exclusivement des engrenages CA SEW DRN80, DRN90 et DRN100.Il adopte le principe de freinage critique pour la sécurité en cas de coupure de puissance: les ressorts de compression internes serrent le disque de friction pour verrouiller l'arbre du moteur une fois que la puissance de la bobine est coupée;la force magnétique en courant continu entraîne la plaque d'armature pour libérer le frein pour une rotation normale du moteur.
BE2B prend en charge trois niveaux de couple de freinage statique configurables (10 Nm / 14 Nm / 20 Nm) via différents ensembles de ressorts.La bobine époxy entièrement encapsulée offre des performances stables avec une faible puissance de maintien continue. Le levier de déverrouillage manuel BMFR en option permet le déverrouillage manuel du rotor sans entretien sans alimentation électrique. Un redresseur de série SEW BS assorti convertit le courant alternatif industriel en tension nominale de bobine CC,qui est obligatoire pour le fonctionnement normal du frein.
Détails:
| Paramètre |
Spécification technique |
| Code de modèle complet |
BE2B |
| Produit de fabrication |
Le système de contrôle de l'eau |
| Cadres de moteur compatibles |
Moteurs à courant alternatif standard DRN80, DRN90, DRN100 |
| Principe de fonctionnement du frein |
Le freinage à ressort et à arrêt de marche; dégagement électromagnétique en continu |
| Le couple de freinage statique facultatif |
10 Nm / 14 Nm / 20 Nm |
| Voltage CC de la bobine nominale standard |
Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. |
| Correspondance du rectificateur CA d'entrée |
BS24, BS60, BS96, BS180 (réquis pour un redresseur spécialisé de SEW) |
| Puissance d'entrée maximale de la bobine |
160 ̊190 W (courte impulsion de démarrage de 160 ms) |
| Puissance de maintien continue (IH) |
Consommation constante de faible puissance de 43 W |
| Ratio courant d'entrée / courant de maintien |
8.5:1 |
| L'écart d'air de l'armure standard |
0.2 mm réglables par vis réglées |
| Temps de réponse à la libération (t1) |
≤ 12 ms |
| Temps de freinage (t2) |
≤ 18 ms |
| Structure du disque de frottement |
Pâtes de frottement organiques non asbestées en une seule pièce |
| Accessoire facultatif |
Le levier de relâchement manuel de réinitialisation automatique du BMFR |
| Poids net du montage |
30,8 ‰ 4,0 kg |
| Interface de montage |
Fin de l'arbre moteur arrière à boulon direct de la bride |
| Fréquence de commutation maximale admissible |
120 cycles par minute |
| Point de spécification |
Valeur technique |
| Protection contre les intrusions standard |
IP54 (IP55/IP65 optionnellement personnalisé) |
| Température ambiante de fonctionnement standard |
-20 °C à +40 °C |
| Opération prolongée à temps réduit |
Jusqu'à -40 °C avec un accessoire de chauffage à double bobine |
| Environnement à haute température maximal étendu |
Jusqu'à +100 °C pour la variante résistante à la chaleur personnalisée |
| Plage de température de stockage |
-30 °C à +70 °C |
| Tolérance relative à l'humidité |
RH de 5% à 95%, non condensant |
| Norme de résistance aux vibrations |
IEC 60068-2-6 catégorie des machines industrielles |
| Classe de protection contre la corrosion |
Couche de fonte anti-rouille standard de l'usine |
| Moyen de travail autorisé |
Environnement d'air propre, pas de vapeur corrosive lourde |
| Conformité à la norme de sécurité |
EN ISO 13849-1, performance générale en matière de sécurité |
| Certifications mondiales |
Conformité CE et RoHS |
| Énergie d'inertie maximale autorisée par cycle de freinage |
0.06 × 106 J |
| La vie dans le service |
≥ 5 millions de cycles de démarrage complet du frein sous couple nominal |
| Orientation de l'installation |
Monture horizontale / verticale illimitée |
| Intervalle de maintenance |
Inspection de réglage des écarts toutes les 2 000 heures de fonctionnement |
