Support de capteur de pH/redox E+H FCPS12D/E Flow Cell
Détails du produit :
Fabricant :Endress+Hauser
Numéro de produit : FCPS12D/E
https://www.achievers-automation.comPlus de produits
Ce composant d'automatisation industrielle est fourni pour les achats d'entreprise. La fabrication sur commande et la livraison à terme sont prises en charge, avec des prix indiqués par demande.
Pour réduire le risque d'approvisionnement, chaque commande est traitée individuellement avec une prise en charge de la confirmation du modèle, de la clarification des conditions et de l'estimation du délai de livraison avant la passation de la commande. Des conditions de devis claires et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à conclure les transactions en toute confiance. Une vérification ou des éclaircissements supplémentaires sont disponibles si nécessaire, soutenant un approvisionnement professionnel et une coopération à long terme.

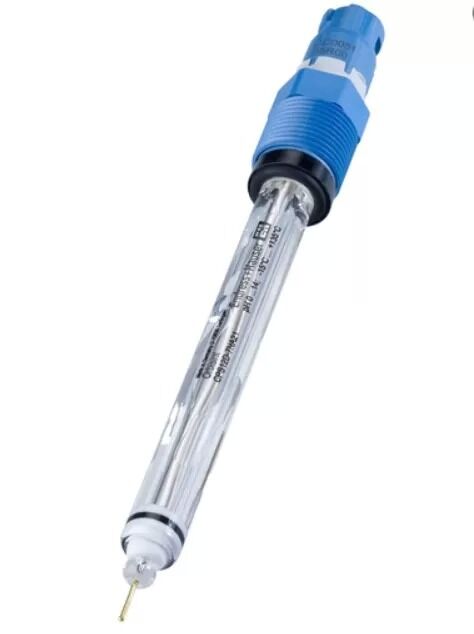

Cet ensemble de cellules à circulation est spécialement conçu pour accueillir les capteurs en verre standard E+H CPF, CPH séries pH et ORP avec des corps de sonde de 12 mm de diamètre extérieur. La chambre d'écoulement de fluide intégrée crée un flux laminaire stable autour de la membrane en verre du capteur, éliminant ainsi le piégeage des bulles d'air et améliorant la stabilité des mesures à long terme. Les surfaces mouillées adoptent une construction en acier inoxydable résistant à la corrosion avec des composants d'étanchéité en PTFE en option pour résister aux milieux aqueux acides, alcalins et à faible salinité.
L'indice de protection IP67 protège les bornes de câblage externes contre la poussière d'atelier, les éclaboussures d'eau et la condensation. La structure modulaire divisée permet un remplacement rapide du capteur sans démontage complet du pipeline, réduisant ainsi les temps d'arrêt du processus pour la maintenance. Conformes aux normes CEI 60584, ISO 14644 pour les salles blanches et aux codes mondiaux de sécurité des appareils sous pression, les unités FCPS12D/E sont déployées dans les systèmes analytiques de traitement de l'eau, de traitement chimique, d'aliments et de boissons, de produits pharmaceutiques et de surveillance environnementale.
Détail:
| Élément de paramètre |
Spécifications standard du support de Flow Cell E+H FCPS12D / FCPS12E |
| Marque |
Endress+Hauser (E+H) |
| Code de modèle complet |
FCPS12D (norme industrielle) / FCPS12E (poli hygiénique) |
| Série de produits |
Support de capteur de cellule à circulation à immersion modulaire FCPS |
| Diamètre extérieur du capteur compatible |
Sondes pH/ORP standard de 12 mm (série CPF/CPH) |
| Type de chambre à flux interne |
Canal à flux laminaire, conception anti-bulles d'air |
| Plage de pression nominale du procédé |
0 ~ 10 bars (0 ~ 1,0 MPa) |
| Pression d'essai maximale |
15 bars (1,5 MPa) |
| Température du fluide de fonctionnement |
0 ℃ ~ 80 ℃ continu ; FCPS12E SIP pic 135 ℃ à court terme |
| Température ambiante externe |
-20 ℃ ~ +60 ℃ |
| Indice de protection contre la pénétration (boîte à bornes) |
IP67 |
| Filetage de connexion de processus standard |
Ports d'entrée/sortie femelle G1/2 |
| Taille du port de vidange |
Orifice de vidange latéral G1/4 |
| Orientation de montage |
Installation de canalisations en ligne à immersion verticale ou horizontale |
| Rugosité de surface (mouillée) |
FCPS12D Ra ≤ 3,2 µm ; FCPS12E Ra ≤ 0,8 μm polissage hygiénique |
| Compatibilité de nettoyage |
FCPS12D : Rinçage chimique manuel ; FCPS12E : Cycles de stérilisation CIP/SIP |
| Débit moyen maximum |
Débit de mesure laminaire stable de 200 L/h |
| Entrée de câble de borne |
Presse-étoupe M16 pour le passage des câbles des capteurs |
| Durée de vie mécanique |
≥ 10 000 cycles de remplacement du capteur |
| Poids unitaire net |
0,95 kg (FCPS12D) ; 1,02 kg (variante polie FCPS12E) |
| Normes de conformité |
CEI 60584, ISO 14644, matériaux en contact avec le fluide conformes à la FDA (FCPS12E) |
| Nom du composant |
Qualité des matières premières |
Description fonctionnelle du FCPS12D/E |
| Corps principal de Flow Cell mouillé |
Acier inoxydable AISI 316L |
Haute résistance à la corrosion pour les milieux aqueux acides et alcalins ; Polissage interne de précision FCPS12E pour les processus hygiéniques stériles |
| Manchon de verrouillage du capteur interne |
PTFE (téflon) |
Ajustement coulissant à faible friction pour l'insertion du capteur, chimiquement inerte pour la plupart des liquides de procédé |
| Joints d'étanchéité pour ports de traitement |
Norme EPDM / PTFE en option |
Bagues d'étanchéité remplaçables, résistantes aux fluides pour un fonctionnement continu à long terme |
| Boîte de jonction de borne externe |
Plastique ignifuge PA66 renforcé (UL94 V0) |
Boîtier étanche IP67, protège le câblage du câble du capteur de la poussière et des éclaboussures d'humidité |
| Presse-étoupe à compression pour boîte de jonction |
Joint en caoutchouc NBR + filetage en laiton nickelé |
Entrée de câble M16, serrage réglable pour différents diamètres extérieurs de câble de capteur |
| Bouchon de vanne de vidange latérale |
Acier inoxydable AISI 316L + joint PTFE |
Port de rinçage manuel pour l'élimination des sédiments sans démonter la cellule à circulation complète |
| Écrou de blocage du capteur |
Acier inoxydable AISI 316 |
Verrouillage fileté pour fixer les sondes pH/ORP de 12 mm de diamètre, empêchant le déplacement du capteur induit par les vibrations |
| Déflecteurs internes du guide de flux |
Inserts en PTFE moulés intégrés |
Créez un flux laminaire uniforme autour de la membrane en verre du capteur, éliminez le piégeage des bulles |
| Cosses de base de montage |
Fonte d'acier inoxydable AISI 316 |
Pieds de montage intégrés pour l'installation de boulons sur le mur du réservoir ou sur le support de pipeline |
| Cloison de terminal isolante |
Plastique FR4 sans silicone |
Isolation électrique des contacts de câblage du capteur numérique Memosens à l'intérieur de la boîte de jonction |
Marque
E+H est un leader mondial dans la fourniture d'instruments, de services et de solutions de mesure pour les industries de transformation et de laboratoire. Depuis sa création en 1953, l'entreprise s'est engagée à améliorer l'efficacité, la sécurité et la durabilité de la production grâce à des technologies innovantes. La gamme de produits d'E+H couvre un large éventail de domaines, notamment la mesure de débit, la mesure de niveau, la mesure de pression et de température, l'instrumentation analytique et la gestion des données. Ses solutions sont largement utilisées dans des secteurs tels que les produits chimiques, l'alimentation et les boissons, le pétrole et le gaz, la production d'électricité et le traitement de l'eau et des eaux usées.
Présentation de la société :
Automatisation des performantsLimited a plus de 10 ans d'expérience sur le marché de l'automatisation industrielle, spécialisée dans la revente de sondes, capteurs, DCS, barrière d'isolation, HMI, PLC, adaptateurs, connecteurs Profibus et câbles scellés en usine de marques telles que BENTLY NEVADA,E+H,MTL, Alberta, Pepperl+Fuchs,YOKOGAWA,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM etc. Si vous avez des demandes, n'hésitez pas à nous contacter.
Vous trouverez ci-dessous les PRINCIPALES MARQUES que nous traitons au cours des 14 dernières années :
FAQ des performants
Q : Les produits sont-ils des unités OEM authentiques ?
R : Ces articles ont été certifiés par Achievers Automation Limited comme étant de véritables unités OEM obtenues via des canaux OEM ou tiers indépendants.
Q : Comment allez-vous organiser l’expédition ?
R : Nous pouvons organiser l’expédition en fonction de votre demande. Nous avons coopéré avec un transitaire qui peut organiser l'expédition via FedEx, DHL, TNT à bon prix.
Q : Quelle est la garantie des marchandises ?
R : Garantie d'un an.
