Vanne de décharge de pression Enerpac V152 | Dispositif de protection du système hydraulique

Description :

Fabricant : Enerpac

https://www.achievers-automation.com      Plus de produits

Aperçu du produit

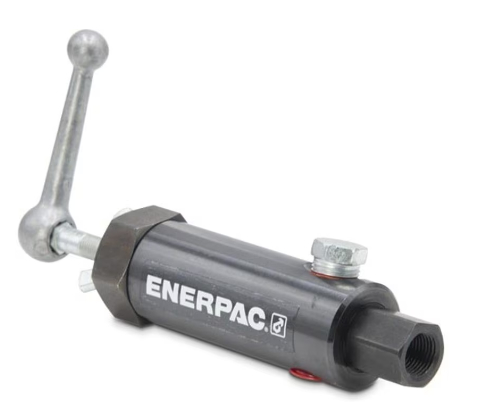

La ​Enerpac V152​ est une vanne de décharge de pression réglable de précision conçue pour la protection des systèmes hydrauliques et la régulation de la pression dans les applications industrielles. Cette vanne haute performance assure un contrôle précis de la pression et une protection fiable contre les surpressions pour les circuits hydrauliques, garantissant la sécurité du système et la longévité des composants. Avec sa plage de pression réglable et son excellente répétabilité, elle est idéale pour une utilisation dans les centrales hydrauliques, les bancs d'essai et les machines industrielles où une gestion précise de la pression est essentielle.

Principales caractéristiques

• ​Contrôle de pression réglable​ - Plage réglable de 55 à 700 bars

• ​Haute précision​ - Précision de répétabilité de ±3 % pour des performances constantes

• ​Réglage facile​ - Fonctionnement simple de la poignée pour le réglage de la pression

• ​Capacité de débit élevée​ - Débit de 30 l/min pour diverses applications

• ​Plusieurs options de ports​ - Raccords 3/8" NPT et 3/8" NPTF/BSPP

• ​Construction robuste​ - Matériaux de qualité industrielle pour la durabilité

• ​Protection fiable​ - Empêche les dommages dus à la surpression du système

• ​Installation facile​ - Conception compacte avec des raccords hydrauliques standard

Spécifications techniques

Caractéristiques de performance

Performance de pression

• ​Pression maximale​ | 700 bars (10 000 psi) limite de fonctionnement

• ​Plage de réglage​ | 55-700 bars (800-10 000 psi) réglage fin

• ​Précision de réglage​ | Capacité de réglage précis de la pression

• ​Répétabilité​ | ±3 % de cohérence dans les réglages de pression

• ​Temps de réponse​ | Réponse rapide aux changements de pression

Caractéristiques de débit

• ​Débit maximal​ | 30 litres par minute (7,9 gallons par minute)

• ​Stabilité du débit​ | Performances constantes sur toute la plage de débit

• ​Chute de pression​ | Perte de pression minimale pendant le fonctionnement

• ​Pression de fissuration​ | Ouverture précise à la pression de consigne

Spécifications mécaniques

Détails de construction

• ​Matériau du corps​ | Acier au carbone à haute résistance

• ​Composants internes​ | Usinés avec précision pour la fiabilité

• ​Matériaux d'étanchéité​ | Caoutchouc nitrile (standard), autres matériaux disponibles

• ​Traitement de surface​ | Finition résistante à la corrosion

• ​Mécanisme de réglage​ | Réglage à filetage fin avec volant

Options de connexion

• ​Tailles de ports​ | 3/8" NPT standard

• ​Ports alternatifs​ | 3/8" NPTF/BSPP disponible

• ​Type de connexion​ | Ports filetés femelles

• ​Étanchéité​ | Un produit d'étanchéité pour filetage ou des rondelles d'étanchéité sont nécessaires

Fonctionnalités opérationnelles

Mécanisme de réglage

• ​Fonctionnement​ | La rotation dans le sens des aiguilles d'une montre augmente la pression

• ​Étalonnage​ | Indicateurs de réglage de pression clairs

• ​Verrouillage​ | Maintient la pression de consigne pendant le fonctionnement

• ​Facilité d'utilisation​ | Réglage manuel simple sans outils

Fonctionnalités de performance

• ​Caractéristiques de réponse​ | Réponse rapide aux changements de pression

• ​Stabilité​ | Maintient la pression de consigne dans des conditions de débit variables

• ​Fuite​ | Fuite interne minimale à la pression de consigne

• ​Durabilité​ | Longue durée de vie en fonctionnement continu

Applications

L'Enerpac V152 est idéal pour :

• ​Centrales hydrauliques​ - Régulation et protection de la pression du système

• ​Bancs d'essai​ - Contrôle précis de la pression pour les applications de test

• ​Machines industrielles​ - Systèmes hydrauliques de machines-outils

• ​Systèmes de presse​ - Protection contre les surpressions pour les équipements de pressage

• ​Manutention​ - Grues hydrauliques et systèmes de levage

• ​Équipement de fabrication​ - Circuits hydrauliques de machines de production

• ​Applications de maintenance​ - Protection des équipements hydrauliques portables

Installation et fonctionnement

Exigences de montage

• ​Orientation​ | Toute position de montage

• ​Sens d'écoulement​ | La flèche indique le sens d'écoulement correct

• ​Support de montage​ | Un support de tuyauterie sûr est recommandé

• ​Accessibilité​ | Assurer l'accès au réglage pour le fonctionnement

Consignes de connexion

• ​Préparation du filetage​ | Nettoyage et étanchéité corrects du filetage

• ​Spécifications de couple​ | Suivre les valeurs de couple standard des raccords hydrauliques

• ​Test d'étanchéité​ | Test de pression après l'installation

• ​Intégration du système​ | Installer dans le système principal ou le circuit dérivé

Procédure de réglage

1. ​Réglage initial​ | Commencer au réglage de pression le plus bas

2. ​Mise sous pression du système​ | Augmenter progressivement la pression du système

3. ​Réglage fin​ | Régler sur le point de consigne souhaité

4. ​Vérification​ | Vérifier la précision du réglage de la pression

5. ​Verrouillage​ | S'assurer que le réglage reste stable pendant le fonctionnement

Fonctionnalités de sécurité

• ​Protection contre les surpressions​ | Empêche les dommages au système dus à une pression excessive

• ​Fonctionnement fiable​ | Performances constantes dans des conditions variables

• ​Conception à sécurité intégrée​ | Conçu pour tomber en panne en toute sécurité

• ​Confinement de la pression​ | Conçu pour la pression maximale du système

• ​Construction de qualité​ | Fabriqué selon les normes industrielles
