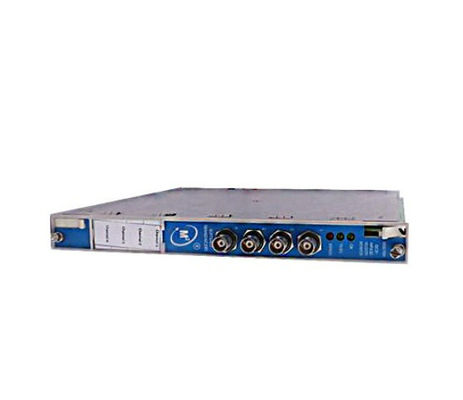

3500/61-01-00 Système de surveillance des vibrations Bently Nevada Moniteurs de température avec sortie enregistreur

Bently Nevada 3500/61-01-00 Moniteurs de température avec sorties d'enregistrement

Définition

Les modules 3500/61 fournissent six canaux de surveillance de la température et acceptent à la fois les entrées de température du détecteur de température de résistance (RTD) et du thermocouple (TC).Les modules conditionnent ces entrées et les comparent avec des paramètres d'alarme programmables par l'utilisateurLes 3500/60 et 3500/61 offrent des fonctionnalités identiques sauf que le 3500/61 fournit des sorties d'enregistrement pour chacun de ses six canaux tandis que le 3500/60 ne le fait pas.

L'utilisateur programme les modules pour effectuer des mesures de température RTD ou TC à l'aide du logiciel de configuration de rack 3500.Différents modules d'E/S sont disponibles en version TD/TC non isolée ou TC isoléeL'utilisateur peut configurer la version RTD/TC non isolée pour accepter soit TC, soit RTD, ou un mélange d'entrées TC et RTD.La version TC isolée fournit 250 Vdc d'isolation de canal à canal pour protéger contre les interférences externes.

Lorsqu'ils sont utilisés dans une configuration à triple modulaire redondant (TMR), les moniteurs de température doivent être installés adjacents les uns aux autres en groupes de trois.le système utilise deux types de vote pour assurer un fonctionnement précis et pour éviter les défaillances d'un seul point.

Les informations

Sorties de l'enregistreur
Pour les appareils à moteur à combustion
• A: Type de module d'entrée/sortie
01 RTD/TC Non isolé avec terminaisons internes
02 RTD/TC Non isolé avec terminaisons externes
03 TC isolé avec terminaisons internes
04 TC isolé avec terminaisons externes
05 RDT/TC Non isolée avec barrières et terminaisons internes
• B: Option d'approbation par l'agence
00 Aucun
01 CSA/NRTL/C (classe 1, division 2)
02 ATEX/CSA (classe 1, zone 2)

3500/61 Sortie de l'enregistreur vers le câble de bloc de terminaison externe (ET)
134543- AXX BXX
• A: Longueur du câble
0005 5 pieds (1,5 mètres)
0007 7 pieds (2,1 mètres)
0010 10 pieds (3,0 m)
0025 25 pieds (7,5 mètres)
0050 50 pieds (15 m)
0100 100 pieds (30,5 mètres)
• B: Instructions d'assemblage
01 Non assemblé
02 Assemblées

3500/61-spécifique
• 133811-02 3500/61 Moniteur (remplacé par PN 163179-02).
• 135343-01 IC du firmware
• 133819-02 3500/61 RTD/TC Module d'entrée/sortie non isolé Terminations internes.
• 133827-02 3500/61 RTD/TC Module d'entrée/sortie non isolé Terminations externes.
• 133835-02 3500/61 TC Terminations internes des modules d'entrée/sortie isolés.
• 133843-02 3500/61 TC Module d'entrée/sortie isolé Terminations externes.
• 133892-01 3500/61 Sortie du magnétoscope Bloc de terminaison externe (connecteurs à bande terminale).
• 133900-01 3500/61 Bloc de terminaison externe de sortie de l'enregistreur (connecteurs Euro Style).
• 136711-02 3500/61 Module d'entrée/sortie RTD/TC avec barrières internes et terminaisons internes (non isolé)
