1794-AENTR ALLEN BRADLEY Produits PLC Adaptateur de communication d'entrée/sortie flexible

Détails du produit:
Produit par Allen Bradley.
Nom du produit. : 1794-AENTR

Type de produit:Module d'adaptateur Ethernet/IP à double port Flex I/O

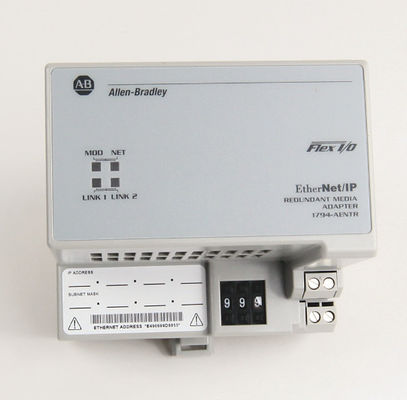

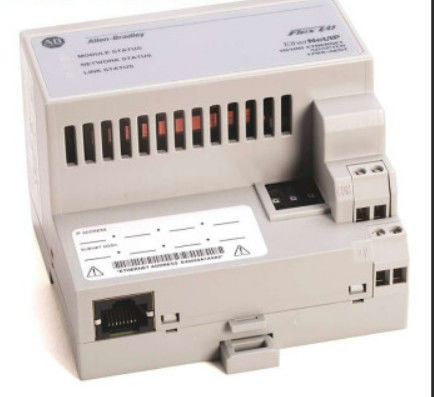

L'Allen-Bradley 1794-AENTR est un adaptateur de communication I/O Flex.utilisée pour la connexion du support d'entrée/sortie Flex à une centraleIl prend en charge un débit de communication de 10/100 Mbps avec une tension d'entrée de 19,2 à 31,2 VDC. Il prend en charge l'installation de jusqu'à huit (8) modules Flex I/O.

Le module Allen-Bradley 1794-AENTR est un module composant de la famille de produits Flex I/O. Ce module est un adaptateur de communication Ethernet redondant,généralement utilisé pour la mise en œuvre d'un réseau Ethernet à haute disponibilité car il prend en charge la mise en œuvre de la topologie DLR (Device Level Ring).

La connectivité Ethernet est obtenue via les ports RJ45 doubles qui prennent en charge le protocole Ethernet I/P.Ces ports prennent en charge Linear pour les réseaux de communication simples et la topologie Ring pour les réseaux à haute disponibilitéIl prend en charge un débit de communication de 10/100 Mbps et est capable d'interfacer jusqu'à huit (8) modules Flex I/O au contrôleur connecté au réseau.

Le module 1794-AENTR est monté directement sur un rail DIN. Inspectez le point d'installation pour détecter les vibrations et les chocs excessifs.Une alimentation externe à tension nominale d'alimentation de 24 VDC doit être connectée aux bornes d'alimentation du 1794-AENTR pour alimenter le module.. La tension d'alimentation acceptable est de 19,2... 31,2 V CC, y compris 5% d'ondulation CA. La taille du fil conducteur recommandée lors de l'établissement de connexions au module est de 0.33- Je ne sais pas.3.31 mm carrés ou 22...12 AWG, fil de cuivre en filets d'isolation de 75 °C ou 167 °F ou plus et épaisseur d'isolation maximale de 1,2 mm ou 3/64 pouces.

Ce module est fourni avec des indicateurs d'état qui peuvent aider les utilisateurs dans le dépannage et la surveillance du module.Connexion Ethernet1 et Connexion Ethernet2. Les LED d'état du module et du réseau s'allument en vert lorsque les conditions sont normales et en rouge lorsque des problèmes surviennent.

Le Allen-Bradley 1794-AENTR est un module d'adaptateur multimédia redondant EtherNet/IP à double port Flex I/O. Il peut gérer jusqu'à 8 modules d'E/S et il a un débit de communication de 10 à 100 Mbps.Il est livré avec un courant de 18 Ampères pendant 2 millisecondesIl a une tension d'entrée nominale de 24 Volts CC et une plage de tension d'entrée de 19,2 à 31,2 Volts CC, qui comprend la réaction de 5% AC.Ce module a une consommation d'énergie maximale de 500 mA et une consommation d'énergie maximale de 400 mA à 24 Volts CC et une sortie Flexbus maximale de 640 mA à 5 Volts DC.

Les modules d'adaptateur Ethernet comme le 1794-AENTR connectent des contrôleurs Ethernet/IP comme le ControlLogix et le CompactLogix.Il est livré avec des indicateurs d'état qui permettent aux utilisateurs de surveiller les conditions du réseau (rouge/vert)La tension d'isolation de ce module est continue à 50 Volts et il a un type d'isolation de base.Il a été testé de type de l'alimentation à Flexbus et à Ethernet à 1000 Volts AC pendant 60 secondesIl a une dissipation de puissance maximale de 7,1 W à 19,2 Volts CC et une dissipation thermique de 24,2 BTU/heure à 24 Volts CC.

L'installation et le retrait de ce module ne doivent pas être effectués lorsqu'il est allumé.La source d'alimentation de ce module doit être conforme à la norme SELV (Safety Extra Low Voltage) ou PELV (Protected Extra Low Voltage) pour être conforme à la directive CE sur la basse tension (LVD).Le module 1794-AENTR peut communiquer avec les modules I/O FLEX sur le même rail DIN.Notez que les utilisateurs doivent configurer l'adresse IP et l'adresse de passerelle et le masque de sous-réseau avant d'utiliser ce module. L'ensemble du module 1794-AENTR mesure 3,4 x 3,7 x 2,7 pouces. Cet adaptateur convient à certaines exigences d'application qui utilisent un réseau Ethernet.Il s'agit notamment des cas où il est nécessaire d'envoyer régulièrement des données ou pour la gestion des installations.Il existe un commutateur intégré pour des niveaux élevés de disponibilité et pour la configuration du lecteur, la collecte de données et le contrôle des processus sur un réseau unique à grande vitesse, avec des connexions Internet/intranet.Il utilise le protocole de contrôle et d'information (CIP).
