1794-TB3 ALLEN BRADLEY PLC Products Base de terminaux d'entrée/sortie flexibles

Détails du produit:
Produit par Allen Bradley.
Nom du produit. : 1794-TB3
Type de produit:Unité de base du terminal d'entrée/sortie flexible

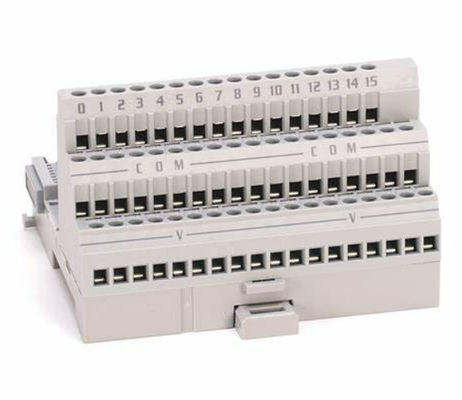

Le 1794-TB3 est une unité de base de terminal qui fait partie de la plate-forme d'entrée/sortie Flex d'Allen-Bradley.Il est livré avec trois (3) bandes de terminaux de pince à vis.

Le 1794-TB3 est un composant Flex I/O fabriqué par Allen-Bradley.principalement utilisés comme terminaisons de dispositifs de terrain et de dispositifs d'alimentation électrique. ce module est également utilisé pour héberger les modules Flex I/O, notamment 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16,1794-IG16Les émissions de CO2 provenant de l'hydrogénation des gaz d'échappement et de l'hydrogénation des gaz d'échappement et de l'hydrogénation des gaz d'échappement et de l'hydrogénation des gaz d'échappement et de l'hydrogénation des gaz d'échappement et de l'hydrogénation des gaz d'échappement et de l'hydrogénation des gaz d'échappement et de l'hydrogénation des gaz d'échappement et de l'hydrogénation des gaz d'échappement et de l'hydrogénation des gaz d'échappement et de l'hydrogénation des gaz d'échappement et des gaz d'échappement doivent être évaluées conformément à l'annexe I du règlement (CE) no 1907/2006 du Conseil.Le 1794-TB3 est doté de trois bandes terminales.La bande supérieure du terminal est composée de seize (16) bornes désignées pour le câblage des signaux d'entrée et de sortie.d'une puissance de sortie supérieure à 50 W. -V Common est situé aux terminaux B-16 et B-33; +V (Voltage In) Terminals est situé aux terminaux C-34 et C-5.le terminal de chaîne de marguerite est situé à C-34 (+) et B-16 (-) pour l'alimentation à l'intérieur et C-51 (+) et B-33 (-) pour l'alimentation à l'extérieurPour installer la base du terminal, positionnez la base du terminal dans une orientation légèrement inclinée.Accrocher la base du terminal au-dessus du rail DIN pour fixer le dos de la base du terminal au rail DIN. Le crochet de base du terminal doit glisser sous le bord du module d'adaptateur et le connecteur FlexBus est engagé.Pour verrouiller la base du terminal au DIN Rail, poussez la base du terminal jusqu'à ce que le 1794-TB3 s'aligne et s'engage sur le rail DIN.

L'unité de base du terminal d'entrée/sortie 1794-TB3 Flex d'Allen-Bradley est un dispositif qui fournit des points de connexion terminaux pour le câblage d'entrée/sortie et contribue à la formation du plan arrière.Il dispose d'un maximum de 16 connexions I/O avec 18 bornes communes et 18 bornes de tensionLe 1794-TB3 est utilisé dans une application avec une capacité électrique AC/DC de 125 V et il a une capacité de courant maximale de 10 A avec 0,21 x 1.Fil de cuivre en filets de 3 mm2 (24-16 AWG) destiné à être utilisé avec des modules d'entrée et de sortie. Le 1794-TB3 a une capacité Flexbus de 5V CC à 640mA et il fournit un courant de 2A aux bornes d'E/S. Il a également des bornes V/COM de 125V DC/AC et 10A à 50-60Hz.

Le 1794-TB3 fournit une isolation de tension de 125V (continue) en utilisant le type d'isolation de base entre les terminaux de câblage de champ à FLEXBUS et il a un couple de vis de terminal de 0,56 x 0,79 Nm (5 x 7 lb-in).Il a un code de température désigné T4A (Amérique du Nord) et un code de température IEC T4Le 1794-TB3 a une température de fonctionnement de -20 à 70°C (-4 à 158°C).F) à une humidité relative non condensante de 5 à 95% et testé et qualifié pour résister à un choc de fonctionnement de 30 G et à une vibration de 5 G à 10 à 500 Hz.Le 1794-TB3 est c-UL-us, UL, CSA et CE-certifié et a une dimension de 94 mm x 94 mm x 69 mm (3,7 pouces x 3,7 pouces x 2,7 pouces).



Modèles connexes:

Introduction à la société:
Achievers Automation Limited possède plus de 10 ans d'expérience sur le marché de l'automatisation industrielle, spécialisée dans la revente de sondes, capteurs, DCS, barrière d'isolement, HMI, PLC, adaptateur,Connecteur Profibus et câble de marques comme BENTLY NEVADA, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens et etc. Si vous avez une requête, nous vous invitons à vous joindre à nous.N'hésitez pas à nous contacter..

FAQ des réalisateurs
Q: Les produits sont-ils originaux?
R: Ces articles ont été certifiés par Achievers Automation Limited comme étant des unités OEM authentiques obtenues par l'intermédiaire d'OEM ou de canaux tiers indépendants.
Q: Comment allez-vous organiser l'expédition?
R: Nous pouvons organiser l'expédition en fonction de votre demande. Nous avons coopéré avec un transitaire qui peut organiser l'expédition par FedEx, DHL, TNT avec un bon prix.
Q: Quelle est la garantie des marchandises?
R: Garantie d'un an.
