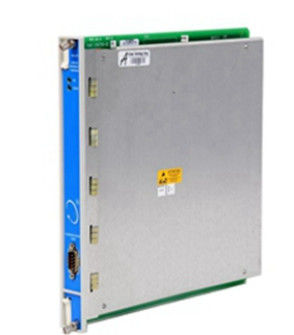

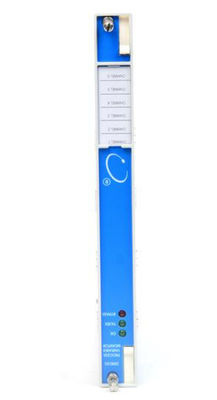

Bently Nevada 3500/62-03-00 Moniteur de variables de processus
Définition
Le moniteur variable de processus 3500/62 est un moniteur à 6 canaux pour le traitement de paramètres critiques de la machine qui méritent une surveillance continue, tels que les pressions, les débits, les températures et les niveaux.Le moniteur accepte des entrées de courant de +4 à +20 mA ou des entrées de tension proportionnelles entre -10 Vdc et +10 VdcIl conditionne ces signaux et compare les signaux conditionnés à des paramètres d'alarme programmables par l'utilisateur.
Le moniteur 3500/62:
• Comparaison continue des paramètres surveillés avec les paramètres d'alarme configurés pour déclencher les alarmes de protection des machines.
• Fournit des informations essentielles sur la machine pour le personnel d'exploitation et de maintenance.
Vous pouvez programmer le 3500/62 à l'aide du logiciel de configuration de rack 3500 pour effectuer des mesures de courant ou de tension.+/-10 volts en courant continuL'entrée/sortie de la barrière interne fournit des bornes d'entrée de puissance externes pour fournir une puissance intrinsèquement sûre aux transducteurs de 4 à 20 mA
Lorsqu'il est utilisé dans une configuration Triple Modular Redundant (TMR), vous devez installer des moniteurs de variables de processus adjacents les uns aux autres en groupes de trois.le moniteur utilise deux types de vote pour assurer un fonctionnement précis et éviter la perte de machines
protection en cas de défaillance à un seul point.
Les informations
Moniteur de variables de processus
Pour les appareils à moteur électrique
• A: Type de module d'entrée/sortie
01 -10 à +10 Vdc module d'entrée/sortie avec terminaisons internes
02 -10 à +10 Vdc module d'entrée/sortie avec terminaisons externes
03 Module d'E/S isolé de +4 à +20 mA avec terminaisons internes
04 Module d'E/S isolé de +4 à +20 mA avec terminaisons externes
05 Module I/O non isolé de +4 à +20 mA avec barrières internes et terminaisons internes
• B: Option d'approbation par l'agence
00 Aucun
01 CSA/NRTL/C
02 ATEX/CSA (classe 1, zone 2)
Blocs d'arrêt externes
• 136595-01 3500/62 Bloc de terminaison externe (connecteurs de bande de terminaison).
• 136603-01 3500/62 Bloc de terminaison externe (connecteurs de type euro).
Les câbles
3500/62 Transducteur (XDCR) de signal à borne externe (ET) câble de blocage
Le nombre de personnes concernées par l'exemption est le suivant:
• A: Longueur du câble
0005 5 pieds (1,5 mètres)
0007 7 pieds (2,1 mètres)
0010 10 pieds (3 mètres)
0025 25 pieds (7,5 mètres)
0050 50 pieds (15 m)
0100 100 pieds (30,5 mètres)
• B: Instructions d'assemblage
01 Non assemblé
02 Assemblées
Les pièces de rechange
• 163179-03 3500/62 moniteur
• 136590-01 IC du logiciel ferme
• 04425545 Bracelet de mise à la terre (à usage unique)
• 04400037 Outil d'élimination des IC
• 136491-01 -10 Vdc à +10 Vdc Module d'entrée/sortie avec bornes internes
• 136499-01 -10 Vdc à +10 Vdc Module d'entrée/sortie avec bornes externes
• 136294-01 Module d'entrée/sortie isolé de +4 à +20 mA avec terminaisons internes
• 136483-01 Module d'entrée/sortie isolé de +4 à +20 mA avec terminaisons externes
• 137110-01 Module d'entrée/sortie de barrière de 4 à 20 mA avec terminaisons internes
• 136973 3500/62 Guide de l'utilisateur
• 01700059 Fuseau de remplacement pour les entrées/sorties de barrière
