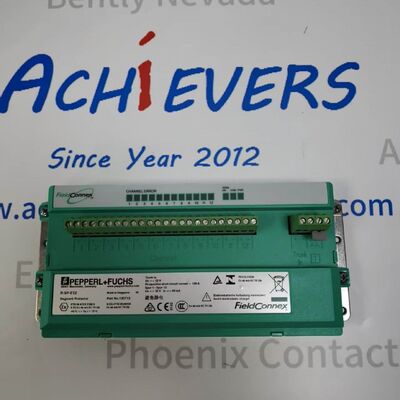

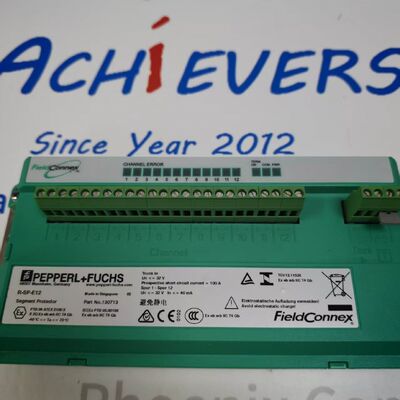

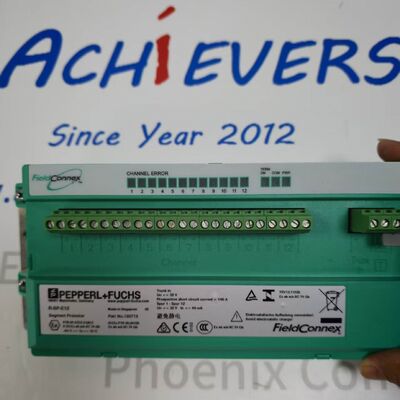

Protecteur de segment pour montage sur rail DIN R-SP-E12
Détails du produit :
Fabricant : Pepperl + Fuchs
Numéro de produit : R-SP-E12
https://www.achievers-automation.comPlus de produits
Approvisionnement fiable en composants industriels pour les entreprises
Ce composant d'automatisation industrielle est fourni pour les achats d'entreprise. La fabrication sur commande et la livraison à terme sont prises en charge, avec des prix indiqués par demande.
Pour réduire le risque d'approvisionnement, chaque commande est traitée individuellement avec une prise en charge de la confirmation du modèle, de la clarification des conditions et de l'estimation du délai de livraison avant la passation de la commande. Des conditions de devis claires et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à conclure les transactions en toute confiance. Une vérification ou des éclaircissements supplémentaires sont disponibles si nécessaire, soutenant un approvisionnement professionnel et une coopération à long terme.
Le R-SP-E12 est un protecteur de segment de bus de terrain sur rail DIN monté en armoire, conçu pour les segments de bus de terrain PROFIBUS PA et FOUNDATION Fieldbus H1 à sécurité intrinsèque dans les zones de processus dangereuses et explosives. Ce module divise le bus principal en 12 canaux de dérivation indépendants à sécurité accrue (Ex e), chacun équipé d'une limitation électronique individuelle du courant de court-circuit pour isoler les défauts d'un seul appareil sans effondrer l'ensemble du segment du bus de terrain.
Détail:
| Élément de paramètre |
Spécification technique |
| Numéro de modèle complet |
R-SP-E12 |
| Fabricant |
|
| Code du catalogue officiel |
130713 |
| Type de produit |
Protecteur de segment de bus de terrain FieldConnex |
| Protocoles de bus de terrain pris en charge |
PROFIBUS PA, FOUNDATION Fieldbus H1 |
| Style de montage |
Installation dans une armoire sur rail DIN standard (TS35) |
| Canaux de sortie de dérivation totale |
12 × sorties de sécurité augmentées Ex e |
| Plage de tension d'alimentation du réseau principal |
9 VCC – 32 VCC (Tension nominale maximale ≤35 V) |
| Courant de sortie nominal à un seul éperon |
Max 40 mA par canal |
| Courant limité de court-circuit de canal |
Max 52 mA par canal dérivé |
| Consommation de courant propre du module |
≤ 9 mA |
| Dissipation de puissance maximale totale |
250 mW |
| Chute de tension maximale (tronc / éperons) |
≤ 1,3 V |
| Terminaison de bus intégrée |
Résistance intégrée sélectionnable de 100 Ω |
| Seuil de protection contre les surtensions |
Typ. Déclencheur 39 V, tension de serrage maximale 41 V |
| Type de borne de câblage |
Borniers à vis fixes (tronc + 12 éperons) |
| Dimensions hors tout (L × H × P) |
216 mm × 100 mm × 50 mm |
| Poids net |
800g |
| Matériau de remplissage du boîtier |
Boîtier entièrement scellé en résine |
| Classe de protection contre l'entrée |
IP20 (usage interne de l'armoire uniquement) |
| Article de spécification |
Valeur technique |
| Certification ATEX pour zones dangereuses |
PTB 04 ATEX 2100 X |
| Marquage de protection contre les explosions |
II 2 G Ex e mb IIC T4 Gb |
| Zone d'installation approuvée |
Armoire située dans la Zone 1 / Classe I Div. 2 |
| Appareils de terrain connectables |
Instruments antidéflagrants Ex d installés en Zone 1 / Div. 1 |
| Évaluation potentielle du courant de court-circuit |
100 A |
| Température ambiante de fonctionnement |
-20 °C ~ +60 °C |
| Plage de température de stockage |
-40 °C ~ +70 °C |
| Humidité relative autorisée |
0 à 95 % HR, sans condensation |
| Norme de résistance aux vibrations |
EN 60068-2-6, 5 g, 10 – 150 Hz |
| Norme de résistance aux chocs |
EN 60068-2-27, 15 g, impulsion de 11 ms |
| Approbation maritime |
DNV A-14038 |
| Conformité électromagnétique |
EN 61326-1:2013 (Directive CEM 2014/30/UE) |
| Conformité RoHS |
Conforme à la directive européenne RoHS 2 |
| Indicateurs LED d'état |
PWR vert, COM jaune, TERM jaune ON, défaut de canal rouge clignotant |
| Performance d'isolation des éperons |
Dérivation de court-circuit unique isolée sans arrêt du bus principal |
| Prise en charge de la mise à la terre et du blindage |
Compatible avec tous les concepts de mise à la terre de blindage de bus de terrain standard |
