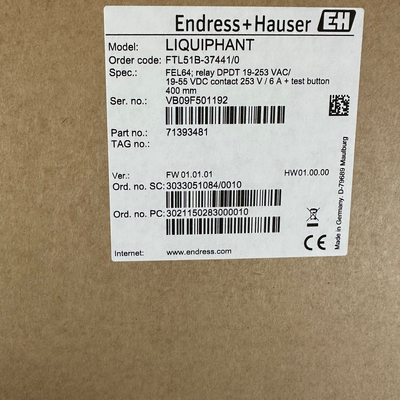

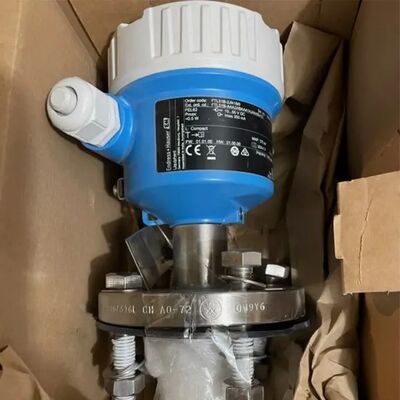

E + H FTL51B-37441/0 Liquiphant FTL51B sonde étendue commutateur de niveau à diapason vibronique
Détails du produit :
Fabricant :Endress+Hauser
Numéro de produit : FTL51B-37441/0
https://www.achievers-automation.comPlus de produits
Ce composant d'automatisation industrielle est fourni pour les achats d'entreprise. La fabrication sur commande et la livraison à terme sont prises en charge, avec des prix indiqués par demande.
Pour réduire le risque d'approvisionnement, chaque commande est traitée individuellement avec une prise en charge de la confirmation du modèle, de la clarification des conditions et de l'estimation du délai de livraison avant la passation de la commande. Des conditions de devis claires et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à conclure les transactions en toute confiance. Une vérification ou des éclaircissements supplémentaires sont disponibles si nécessaire, soutenant un approvisionnement professionnel et une coopération à long terme.
LeE+H FTL51B-37441/0, terme de recherche abrégé FTL51B 37441 0, appartient à la série améliorée de diapasons vibroniques Liquiphant FTL51B d'Endress+Hauser, spécialement conçue avec un ensemble de sonde étendue personnalisé pour la surveillance des limites de liquide des réservoirs profonds, des cuves verticales et des fosses souterraines.Endress+Hauser. Ce modèle est doté d'une construction entièrement en acier inoxydable 316L, d'un insert électronique numérique universel avec communication Bluetooth SmartBlue et HART en option, et de la technologie Heartbeat intégrée pour un autodiagnostic continu sans arrêt du processus.
Détail:
| Groupe de paramètres |
Article de spécification |
Valeur standard de la fiche technique officielle |
| Mesurer la technologie de base |
Principe de détection |
Changement de fréquence de résonance du diapason piézoélectrique vibronique |
| Limites de détection du milieu liquide |
Densité moyenne détectable minimale |
0,5 g/cm³ (0,4 g/cm³ réglable via la configuration de l'appareil) |
| Limites de détection du milieu liquide |
Viscosité moyenne maximale admissible |
≤ 10 000 mm²/s |
| Limites de détection du milieu liquide |
Taille maximale des particules solides en suspension |
≤Ø5mm |
| Température de fonctionnement du processus |
Plage de travail standard |
-50 °C ~ +150 °C (-58 °F ~ +302 °F) |
| Pression absolue du procédé |
Fenêtre de pression de service complète |
Vide jusqu'à 100 bar (Vide jusqu'à 1450 psi) |
| Plage d'entrée de l'alimentation |
Tension d'alimentation CC universelle |
10,5 V CC ~ 35 V CC ; Variante Ex ia limitée à 10,5-30 V DC |
| Sortie de boucle HART à 2 fils |
Plage de courant de signal |
4 à 20 mA, temps mort 100 ms, constante de temps configurable 0 à 999 s |
| Sortie transistor PNP/NPN à 3 fils |
Courant de charge de commutation maximum |
350 mA, protection pulsée contre les courts-circuits et les surcharges |
| Valeur nominale des contacts de sortie de relais DPDT |
Capacité de charge CA/CC |
253 V CA / 5 A ; Charge résistive 55 V CC / 5 A |
| Sortie de sécurité intrinsèque NAMUR |
Niveaux de signal standards |
8 mA (couvert) / 16 mA (non couvert), alimentation 11–36 V CC |
| Délai de réponse du commutateur |
Temps de déclenchement d'immersion/d'exposition dans un liquide |
Temps mort numérique réglable de 200 ms à 800 ms |
| Système de diagnostic intégré |
Articles de surveillance du rythme cardiaque |
Détection de fracture de fourche, défaut de circuit, suivi de la corrosion, alarme de perte de puissance |
| Fonction de test de preuve SIL |
Méthodes d'exécution des tests |
Bouton de test avant, broche magnétique externe, assistant guidé par l'application SmartBlue |
| Normes de conformité CEM |
Certifications de compatibilité électromagnétique |
CEI 61326, norme NE 21 pour les environnements industriels lourds |
| Communication Bluetooth (en option) |
Fréquence de fonctionnement sans fil |
BLE 2,4 GHz, accès aux données de paramétrage et de diagnostic via l'application SmartBlue |
| Catégorie de classement |
Élément d'attribut |
Paramètre technique standardisé |
| Conception de sonde spécifique au modèle |
FTL51B-37441/0 Caractéristique |
Ensemble de tige de mesure droite allongée en acier inoxydable 316L sur mesure |
| Matériaux de construction mouillés |
Diapason et tige d'extension |
Inox 1.4404 / 316L, finition de surface standard non hygiénique |
| Compatibilité des connexions de processus |
Types de brides/filetages pris en charge |
Brides EN DN25–DN100, ports filetés NPT/G/R, adaptateurs hygiéniques Tri-Clamp |
| Interface de presse-étoupe standard |
Port d'entrée de câblage |
Presse-étoupe M20, adaptateur NPT 1/2" en option |
| Indice de protection du boîtier |
Classe de protection contre l'entrée |
IP66 / IP67 selon EN 60529 ; La variante antidéflagrante Ex d prend en charge IP68 |
| Matériau du boîtier standard |
Corps de boîtier non mouillé |
Fonte d'aluminium avec revêtement anticorrosion polyester |
| Température ambiante de fonctionnement |
Gamme d'installation d'armoires |
-60 °C ~ +70 °C (-51 °F ~ +158 °F) |
| Température de stockage à long terme |
Limite de stockage hors ligne |
-50 °C ~ +80 °C (-58 °F ~ +176 °F) |
| Résistance aux vibrations mécaniques |
Norme d'essai de vibration |
Vibration soutenue CEI 60068-2-64, 5–2 000 Hz, 50 m/s² RMS |
| Résistance aux chocs mécaniques |
Indice de charge de choc |
CEI 60068-2-27, choc de crête de 300 m/s² pendant une durée de 18 ms |
| Niveau de sécurité fonctionnelle |
Niveau de certification SIL |
SIL 2 / SIL 3 selon les normes de sécurité des processus CEI 61508 et CEI 61511 |
| Approbation de sécurité anti-débordement |
Certification de protection des réservoirs |
La loi allemande sur les ressources en eau WHG est certifiée pour la prévention des débordements environnementaux |
| Certifications mondiales pour zones dangereuses |
Homologations pour la protection contre les explosions |
ATEX II 1/2G Ex ia / Ex d, IECEx, FM, CSA C/US, NEPSI, KC, INMETRO |
| Approbations pour l'industrie maritime et spéciale |
Marques de conformité supplémentaires |
Approbation de navire marin DNV, compatible avec le service de médias acides NACE MR0175 |
| Orientation de montage autorisée |
Flexibilité d'installation |
Montage vertical vers le bas, vertical vers le haut, bride horizontale sur cuves/tuyaux |
| Indication visuelle de l'état |
Commentaires LED intégrés |
LED d'alimentation verte, LED de détection de liquide jaune, LED de diagnostic rouge de défaut |
