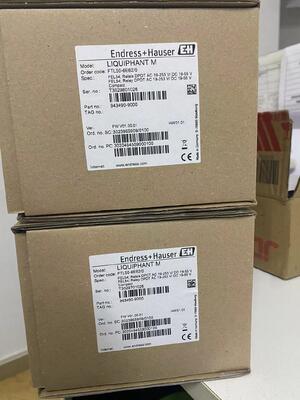

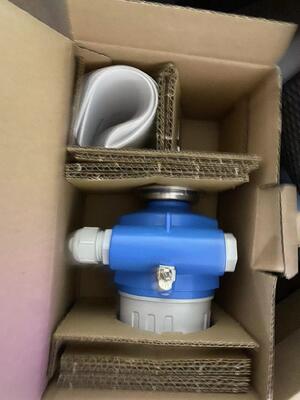

E+H FTL50-1DN80/0 Liquiphant M Vibronique Commutateur de niveau de point de réglage de fourchette
Détails du produit:
Fabricant:Endress+Hauser
Nom du produit. Le numéro de téléphone:
Les résultats de l'enquête sont publiés dans les pages suivantes:Plus de produits
Ce composant d'automatisation industrielle est fourni pour l'approvisionnement des entreprises.
Pour réduire les risques liés à l'approvisionnement, chaque commande est traitée individuellement, avec un soutien pour la confirmation du modèle, la clarification des conditions et l'estimation des délais avant la passation de la commande.Des conditions claires de soumission et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à mener à bien les transactions en toute confianceDes vérifications ou des clarifications supplémentaires sont disponibles en cas de besoin, pour soutenir les marchés professionnels et la coopération à long terme.
LeLe numéro de téléphone est le numéro de téléphone de l'établissement., également écrit FTL50 1DN80 0, appartient à la série de fourchettes vibroniques Endress+Hauser Liquiphant M FTL50 pour la détection des limites de niveau de point dans tous les milieux liquidesEndress+HauserCette variante spécifique est dotée d'une connexion de processus standard DN80, d'une sonde compacte et intégrée, et d'un inserteur électronique universel compatible avec le relais, le NAMUR,modules de sortie de transistors et de bus de champ.
Détails:
| Groupe de paramètres |
Point de spécification |
Valeur de la fiche de données officielle |
| Principe de mesure |
Technologie de détection |
Vibronique piezoélectrique fourchette de réglage, changement de fréquence de résonance |
| Limites moyennes de liquidité |
Densité moyenne minimale |
0.5 g/cm3 (0,4 g/cm3 configurable par commutateur DIP) |
| Limites moyennes de liquidité |
Viscosité maximale admissible |
≤ 10 000 mm2/s |
| Limites moyennes de liquidité |
Taille maximale des particules solides |
≤ Ø5 mm |
| Plage de température du procédé |
Opération standard |
-50 °C à +150 °C (-58 °F à +302 °F) |
| Pression du procédé (absolue) |
Plage de pression de travail |
Vacuum à 64 bar (vacuum à 928 psi) |
| Entrée d'alimentation |
Voltage d'alimentation universel |
La fréquence d'écoulement est de 20 V. |
| Type de sortie 1 |
Nombre de contacts de relais DPDT |
253 V AC / 5 A; 55 V DC / 5 A charge résistive |
| Type de sortie 2 |
Sortie du signal NAMUR |
8 mA (couvert) / 16 mA (non couvert), alimentation en courant continu de 11 ∼ 36 V |
| Type de sortie 3 |
Résultats des transistors PNP/NPN |
Courant de commutation maximal 300 mA, tension de charge ≤ 55 V CC |
| Type de sortie 4 |
Le bus de champ numérique |
PROFIBUS PA, signal de fréquence PFM (50 / 150 Hz) |
| Commutation de l' hystérésis |
Décalage du déclencheur de niveau |
Étalonnage d'usine fixe, pas besoin de réglage manuel |
| Fonction d'auto-diagnostic |
Éléments de surveillance des défauts |
Détection de fracture de la fourchette, panne de circuit, alarme de perte de courant |
| Retard de réponse |
Le temps de déclenchement |
≤ 0,5 s pour l'immersion ou l'exposition dans le liquide |
| Fonction de simulation |
Durée du cycle d'essai |
Standard: 8 s; test de détection SIL étendu: 41 s |
| Normes de conformité EMC |
Compatibilité électromagnétique |
Environnements industriels lourds selon la norme IEC 61326, NE 21 |
| Catégorie de classification |
Attribut de l'objet |
Paramètre technique normalisé |
| Connexion de processus (FTL50-1DN80/0) |
Norme de la bride |
DN80, EN 1092-1, RF Flanche de face surélevé |
| Matériaux humides |
Corps de fourche et de bride |
316L en acier inoxydable, rugosité de surface Ra < 3,2 μm |
| Matériau de logement non humidifié |
Emballage standard |
Aluminium revêtu de polyester / aluminium moulé |
| Interface d'entrée de câble |
Spécification de la glande |
Glande de câble standard M20, NPT 1/2" en option |
| Classe de protection contre les intrusions |
Classification de l'enceinte |
IP66 / IP67 selon la norme EN 60529; le boîtier EEx d IP68 est facultatif |
| Poids unitaire global |
Masse nette du modèle de bride DN80 |
Environ 1,2 kg |
| Température de fonctionnement ambiante |
Plage d'installation du cabinet |
-40 °C à +70 °C |
| Plage de température de stockage |
Limite de stockage à long terme |
-50 °C à +80 °C |
| Classe climatique |
Résistance de l'environnement |
IEC 60068-2-38, Fig. 2a Le climat industriel |
| Certification de la sécurité fonctionnelle |
Rating SIL |
SIL 2 / SIL 3 selon la norme CEI 61508, la norme CEI 61511 |
| Approbation de la protection contre les surcharges |
Conformité des ressources en eau |
WHG Loi allemande sur l'eau certifiée pour la sécurité du remplissage des réservoirs |
| Certifications de risque d'explosion |
Approbation des zones mondiales |
ATEX II 1/2G Ex ia / Ex d, IECEx, FM, CSA C/US, NEPSI Les États membres doivent fournir à l'autorité compétente des États membres les informations suivantes: |
| Autorisations spéciales pour la marine |
Certificats supplémentaires |
Approbation de type marine par la DNV, service acide NACE MR0175 |
| Résistance aux vibrations |
Norme de choc mécanique |
IEC 60068-2-6, 10 ‰ 2000 Hz, 20 m/s2 de vibration prolongée |
| Orientation de montage |
Flexibilité de l'installation |
Monture horizontale, verticale vers le bas / vers le haut de la bride autorisée |
