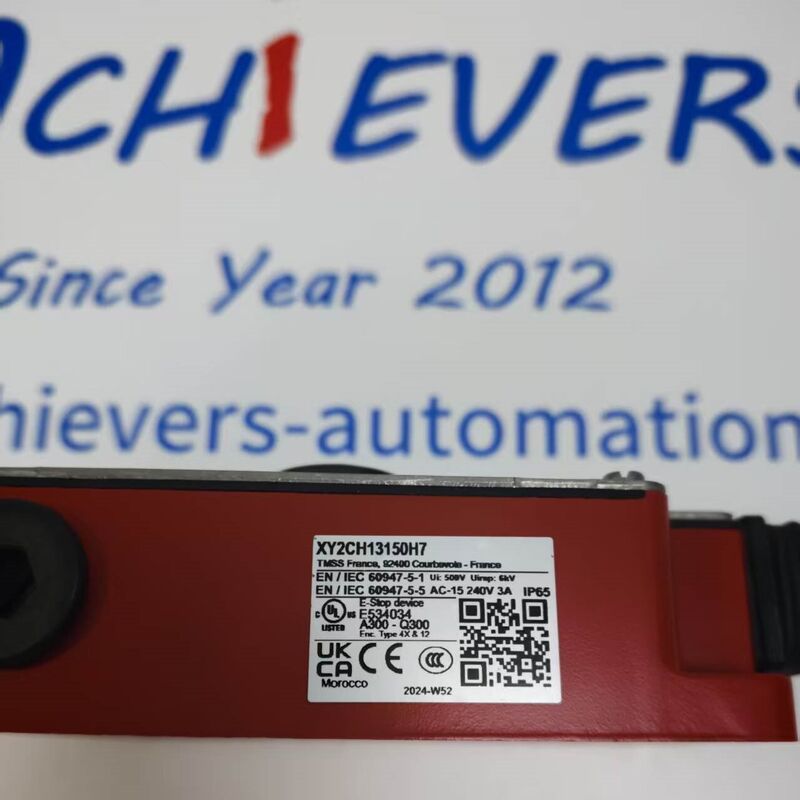

Interrupteur d'arrêt d'urgence à câble Telemecanique XY2-CH
Détails du produit :
Fabricant :Télémécanique
Numéro de produit : XY2CH13150H7
https://www.achievers-automation.comPlus de produits
Approvisionnement fiable en composants industriels pour les entreprises
Ce composant d'automatisation industrielle est fourni pour les achats d'entreprise. La fabrication sur commande et la livraison à terme sont prises en charge, avec des prix indiqués par demande.
Pour réduire le risque d'approvisionnement, chaque commande est traitée individuellement avec une prise en charge de la confirmation du modèle, de la clarification des conditions et de l'estimation du délai de livraison avant la passation de la commande. Des conditions de devis claires et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à conclure les transactions en toute confiance. Une vérification ou des éclaircissements supplémentaires sont disponibles si nécessaire, soutenant un approvisionnement professionnel et une coopération à long terme.
Ce dispositif de sécurité est entièrement conforme aux normes d'arrêt d'urgence EN ISO 13850 et aux réglementations sur les composants de commande basse tension CEI 60947-5-1. La conception de verrouillage mécanique verrouille l'interrupteur en état de déclenchement une fois que la tension du câble déclenche l'arrêt ; un bouton de réinitialisation manuelle rouge dédié doit être physiquement tourné pour restaurer la continuité normale du circuit, éliminant ainsi le risque de redémarrage automatique accidentel de la machine après un événement d'urgence. Les deux contacts de sécurité NF indépendants permettent un câblage de circuit de sécurité redondant pour atteindre les niveaux de performance PL d/Catégorie 3 requis pour la plupart des équipements de production automatisés.
La construction étanche IP65 bloque la poussière, les éclaboussures de liquide de refroidissement et la pénétration de l'humidité. La mise à niveau du boîtier H7 améliore la stabilité thermique et les performances anticorrosion par rapport aux modèles de base standard. La portée nominale du câble de 15 m rend cette unité idéale pour les sections de convoyeurs de longueur moyenne, les lignes d'emballage et les machines de traitement à section unique où un seul arrêt d'urgence à câble de traction couvre toute la zone de risque opérationnel sans plusieurs postes de commutation. Tous les composants de contact interne et du mécanisme de déclenchement sont conçus pour des millions de cycles mécaniques avec une force de traction constante sur toute la plage de températures de fonctionnement.
Détail:
| Élément de paramètre |
Spécification standard de Telemecanique XY2CH13150H7 |
| Marque |
Télémécanique (Schneider Electric) |
| Numéro de pièce complet du modèle |
XY2CH13150H7 |
| Série de produits |
Interrupteur d'arrêt d'urgence à verrouillage par câble XY2CH |
| Configuration des contacts |
2 × contacts de sécurité NC + 1 × contact auxiliaire NO |
| Courant thermique nominal (Ith) |
10 A |
| Tension d'isolation nominale (Ui) |
250 V |
| Plage de tension de fonctionnement CA |
24 VCA ~ 230 VCA |
| Plage de tension de fonctionnement CC |
24 VCC ~ 250 VCC |
| Force de traction minimale |
80N |
| Longueur maximale nominale du câble métallique |
15 m |
| Type de mécanisme de déclenchement |
Verrouillage mécanique, réinitialisation rotative manuelle requise |
| Normes de conformité de sécurité |
EN ISO 13850, CEI 60947-5-1 |
| Niveau de performance de sécurité réalisable |
PL d / Catégorie 3 (câblage à double contact NC) |
| Indice de protection contre la pénétration |
IP65 (entièrement assemblé avec presse-étoupe) |
| Température ambiante de fonctionnement (variante H7) |
-30 ℃ ~ +75 ℃ |
| Température de stockage et de transport |
-40 ℃ ~ +85 ℃ |
| Durée de vie mécanique |
≥ 1 000 000 de cycles d'actionnement |
| Durée de vie électrique (pleine charge nominale) |
≥ 100 000 cycles de commutation |
| Résistance aux chocs |
CEI 60068-2-27, accélération maximale de 30 g |
| Résistance aux vibrations |
10–150 Hz, amplitude 1 mm selon CEI 60068-2-6 |
| Méthode de montage |
Montage en saillie via des pattes moulées intégrées |
| Poids unitaire net |
445g |
| Certifications mondiales |
CE, TÜV Sécurité des machines, homologué cULus |
| Nom du composant |
Qualité des matières premières |
Description fonctionnelle pour XY2CH13150H7 |
| Enceinte extérieure principale (variante H7) |
Plastique PA66 renforcé haute température, ignifuge UL94 V0 |
Boîtier scellé résistant aux chocs, résistance améliorée à la chaleur et aux produits chimiques pour les environnements d'atelier avec éclaboussures de liquide de refroidissement |
| Mécanisme de tension de déclenchement interne |
Acier au carbone galvanisé à chaud |
Ensemble de gâchette de verrouillage à ressort, seuil de force de traction constant sur toute la plage de température |
| Module coulissant porte-contact |
Plastique isolant PBT chargé de verre |
Blocs coulissants à double contact isolé, faible friction pour un fonctionnement mécanique répété |
| Bornes de contact NC de sécurité |
Conducteurs en cuivre nickelé + isolant PA66 |
Bornes à vis résistantes aux vibrations pour un câblage de circuit de sécurité redondant |
| Module de contact auxiliaire NO |
Contacts en alliage de cuivre étamé |
Borne de sortie de signal pour alarme de défaut et retour d'état de l'automate |
| Bouton rotatif à réinitialisation manuelle |
Plastique PA rouge surmoulé TPE |
Marquage de sécurité haute visibilité, rotation ergonomique pour libérer l'état de déclenchement verrouillé |
| Ressort de compression de déclenchement |
Acier inoxydable austénitique |
Ressort interne anticorrosion maintenant un seuil de déclenchement stable de 80 N |
| Joint d'entrée de câble en câble métallique |
Joint en caoutchouc résistant à l'huile NBR |
Étanchéité par compression pour préserver l'indice IP65 au point de pénétration du câble |
| Diviseur d'isolation de circuit interne |
Plaque isolante FR4 sans silicone |
Séparation physique entre les circuits de contact de sécurité doubles NC pour des performances de sécurité redondantes |
| Pattes de montage |
Plastique PA66 moulé intégré |
Pattes structurelles renforcées pour une fixation sécurisée des boulons aux châssis de machines métalliques |
