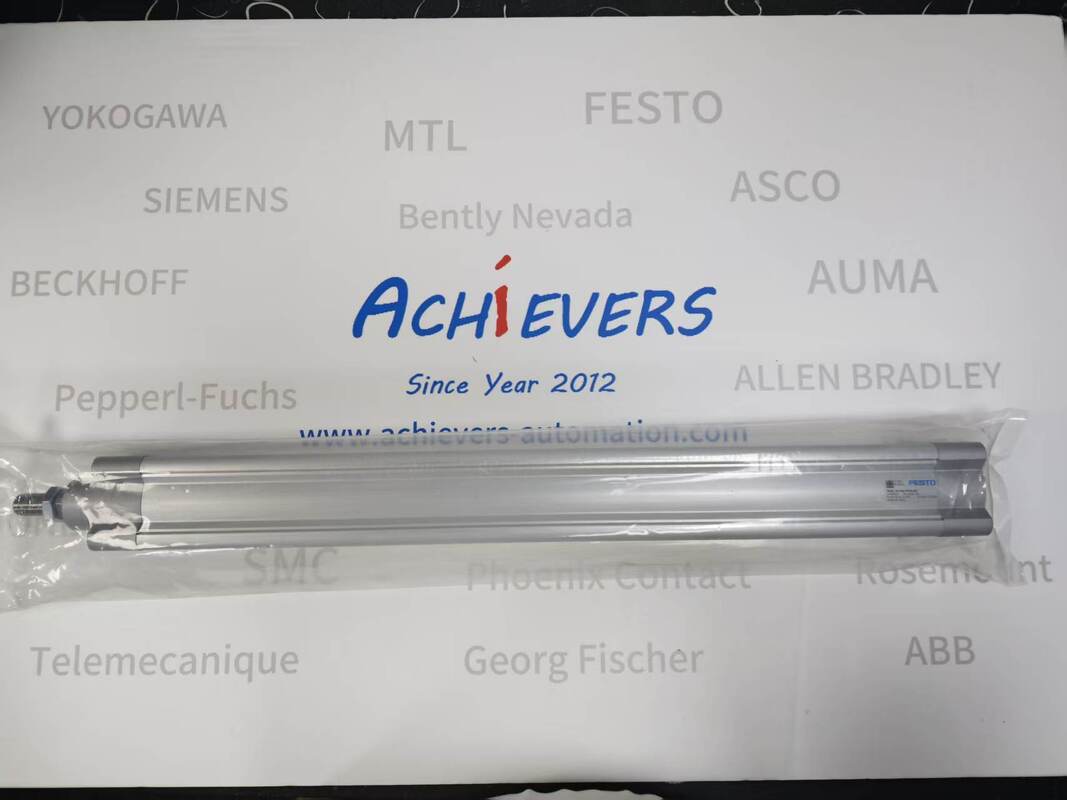

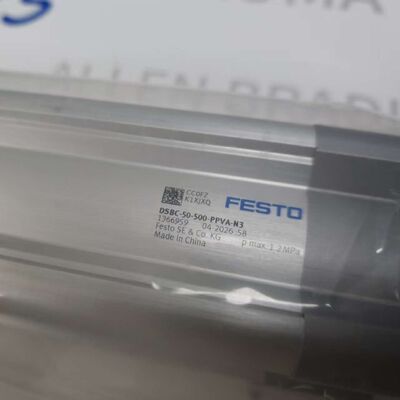

Cylindre pneumatique standard Festo DSBC-50-500-PPVA-N3 ISO 15552
Description:
Fabricant : Festo
Numéro de produit : DSBC-50-500-PPVA-N3
https://www.achievers-automation.comPlus de produits
Approvisionnement fiable en composants industriels pour les entreprises
Ce composant d'automatisation industrielle est fourni pour les achats d'entreprise. La fabrication sur commande et la livraison à terme sont prises en charge, avec des prix indiqués par demande.
Pour réduire le risque d'approvisionnement, chaque commande est traitée individuellement avec une prise en charge de la confirmation du modèle, de la clarification des conditions et de l'estimation du délai de livraison avant la passation de la commande. Des conditions de devis claires et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à conclure les transactions en toute confiance. Une vérification ou des éclaircissements supplémentaires sont disponibles si nécessaire, soutenant un approvisionnement professionnel et une coopération à long terme.
Cet actionneur adopte une conception de filetage de tige de piston M16 × 1,5 externe à une extrémité, des rainures de capteur intégrées à trois côtés pour l'installation d'un commutateur de proximité sans contact afin de détecter les positions du piston à pleine course. L'amortissement pneumatique PPV réglable à double extrémité offre un amortissement précis des impacts pour une course alternative de 500 mm, limitant l'énergie d'impact en position finale à 1 J avec une longueur de course standard de 22 mm. Résistance à la corrosion modérée classée CRC2, construction sans LABS conforme à la norme VDMA24364-B1/B2-L, compatible avec les environnements de salle blanche de classe 5 selon la norme ISO 14644-1.Festo. Une large adaptabilité à la pression et à la température permet un fonctionnement continu sur les lignes de production automatisées, les portiques de manutention, les systèmes de serrage lourds et de positionnement linéaire long.
Détail:
| Élément de paramètre |
Spécification standard de Festo DSBC-50-500-PPVA-N3 |
| Marque |
Festo |
| Code de modèle complet |
DSBC-50-500-PPVA-N3 |
| Numéro de commande du fabricant |
1366959 |
| Série de produits |
Cylindre à profil standard DSBC ISO 15552 |
| Diamètre d'alésage |
50 millimètres |
| Course standard nominale |
500 millimètres |
| Mode de fonctionnement |
Double effet (extension et rétraction pneumatiques) |
| Type de coussin |
PPVA : Coussin pneumatique réglable, aux deux extrémités |
| Longueur de voyage du coussin |
22 mm |
| Énergie d'impact maximale en position finale |
1J |
| Taille du filetage de la tige de piston |
Filetage mâle externe M16 × 1,5 |
| Filetage de connexion du port d'air |
G1/4 |
| Plage de pression de fonctionnement |
0,04 ~ 1,2 MPa (0,4 ~ 12 bars / 5,8 ~ 174 PSI) |
| Pression d'essai de preuve |
1,8 MPa |
| Milieu de fonctionnement |
Air comprimé filtré ISO 8573-1:2010 [7:4:4] |
| Température ambiante de fonctionnement |
-20 ℃ ~ +80 ℃ |
| Force d'extension théorique à 6 bars |
1178N |
| Force de rétraction théorique à 6 bars |
990N |
| Masse mobile (base de course de 0 mm) |
365g |
| Masse mobile supplémentaire par course de 10 mm |
25g |
| Poids de base (course 0 mm) |
1190g |
| Classe de résistance à la corrosion |
CRC 2 (Contrainte de Corrosion Modérée) |
| Conformité LABS/PWIS |
VDMA24364-B1/B2-L (sans silicone) |
| Adéquation aux salles blanches |
ISO 14644-1 Classe 5 |
| Conforme à la norme |
OIN 15552 |
| Prise en charge de la détection de position |
Compatible avec les capteurs de proximité Festo (fentes cylindriques sur 3 côtés) |
| Nom du composant |
Qualité des matières premières |
Description fonctionnelle pour DSBC-50-500-PPVA-N3 |
| Baril de cylindre |
Alliage d'aluminium forgé, anodisé dur et lisse |
Profil extrudé avec triple rainures pour capteurs, paroi intérieure anti-usure, légèreté et rigidité élevée pour une course longue de 500 mm |
| Tige de piston |
Acier fortement allié, chromé dur |
Surface à faible frottement, grande rectitude, résiste à la flexion sous des charges latérales à longue course |
| Piston |
Alliage d'aluminium forgé anodisé |
Structure d'étanchéité TPE-U double direction intégrée, masse équilibrée pour un mouvement alternatif stable |
| Joint principal de piston |
TPE-U (PU) Polyuréthane |
Étanchéité à l'air bidirectionnelle, faible usure pour des millions de cycles |
| Joint d'essuie-glace de tige de piston |
TPE-U (PU) |
Bloque la poussière, le liquide de refroidissement et la contamination particulaire entrant dans la chambre interne du canon |
| Patron de coussin et piston de coussin |
POM Acétal Plastique |
Composant central de coussin pneumatique réglable à faible friction, contrôle le débit d'échappement d'air pour le tamponnage |
| Couvertures avant et arrière |
Alliage d'aluminium avec revêtement moulé sous pression |
Bossages de ports intégrés, trous filetés de montage, séparation scellée de la chambre à air |
| Vis de fixation / écrous de montage |
Acier au carbone galvanisé |
Attaches de tirant antirouille pour verrouiller le canon et les couvercles d'extrémité dans l'assemblage intégré |
| Bague de roulement interne |
Composite polymère POM |
Manchon de guidage autolubrifiant pour réduire le bruit de frottement de la tige de piston |
| Joint de coussin tampon |
TPE-U (PU) |
Chambre à air à coussin d'étanchéité pour maintenir des performances de tampon réglables et stables |
