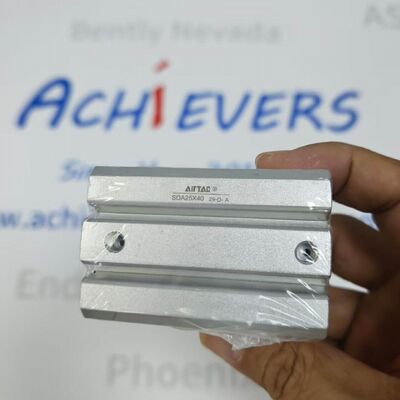

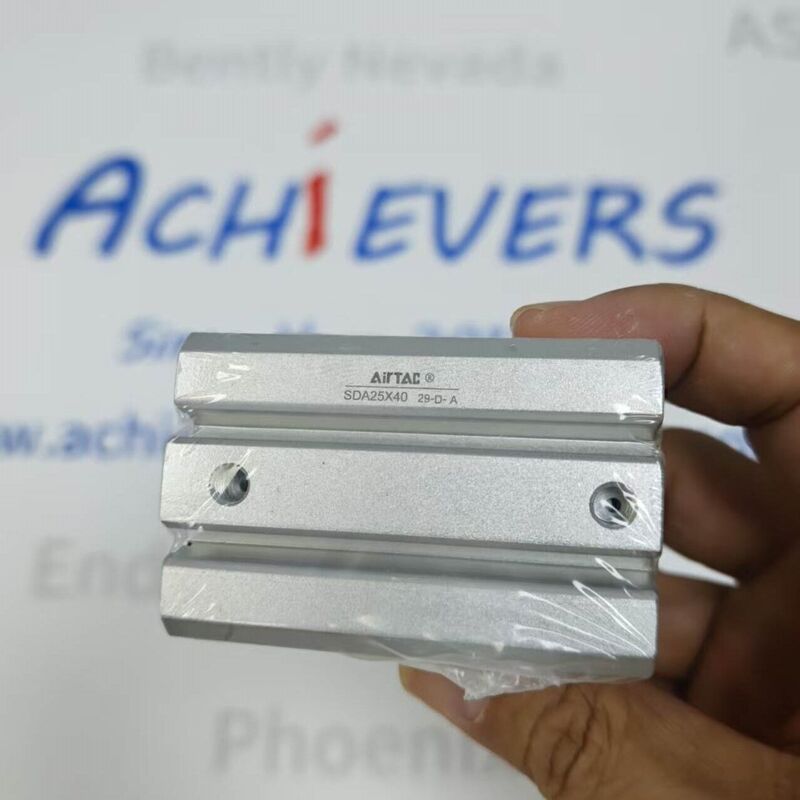

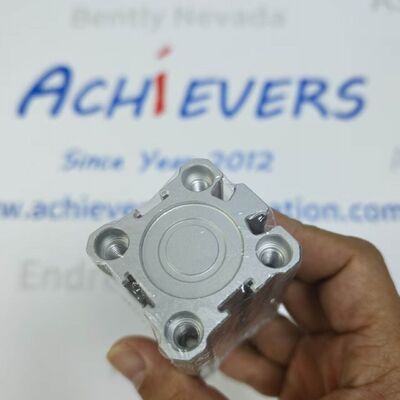

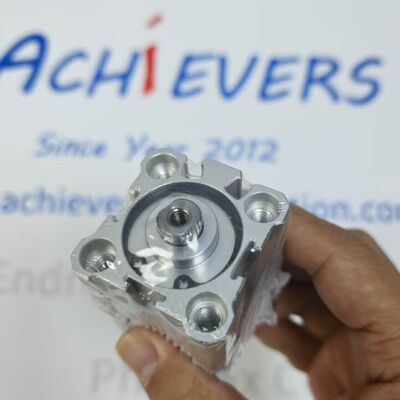

Cylindre pneumatique mince et compact AirTAC SDA25X40
Détails du produit :
Fabricant : AirTAC
Numéro de produit : SDA25X40
https://www.achievers-automation.comPlus de produits
Approvisionnement fiable en composants industriels pour les entreprises
Ce composant d'automatisation industrielle est fourni pour les achats d'entreprise. La fabrication sur commande et la livraison à terme sont prises en charge, avec des prix indiqués par demande.
Pour réduire le risque d'approvisionnement, chaque commande est traitée individuellement avec une prise en charge de la confirmation du modèle, de la clarification des conditions et de l'estimation du délai de livraison avant la passation de la commande. Des conditions de devis claires et une communication cohérente sont fournies pour aider les partenaires à gérer les attentes et à conclure les transactions en toute confiance. Une vérification ou des éclaircissements supplémentaires sont disponibles si nécessaire, soutenant un approvisionnement professionnel et une coopération à long terme.
L'AirTAC SDA25X40 appartient à la série de vérins pneumatiques compacts ultra-fins AirTAC classic SDA, de conception standard à double effet avec un alésage fixe de 25 mm et une course nominale de 40 mm. Adoptant une connexion de rivetage intégrée pour le corps du cylindre et le couvercle arrière, le piston et la tige de piston, l'ensemble de la machine présente un contour mince ultra-plat pour économiser considérablement l'espace d'installation pour les configurations mécaniques étroites. Le corps du cylindre réserve des fentes pour capteurs magnétiques sur toute la circonférence, prenant en charge des commutateurs à lames externes pour un retour de position de course sans usinage supplémentaire. Les coussinets de pare-chocs intégrés en TPU éliminent les bruits d'impact alternatifs et protègent les composants internes pendant le cyclisme à haute fréquence. Ce modèle est largement déployé pour le serrage, le levage, la poussée et le positionnement de mouvements linéaires dans les équipements automatisés d'assemblage, d'emballage, de test électronique et de traitement léger. Le modèle de base standard SDA25X40 n'est pas livré avec un aimant permanent intégré ; les variantes magnétiques portent le suffixe S (SDA25X40S).
Détail:
| Élément de paramètre |
Spécification standard de l'AirTAC SDA25X40 |
| Marque officielle |
AirTAC |
| Code de modèle complet |
SDA25X40 |
| Série de produits |
Cylindre pneumatique compact ultra-mince SDA |
| Diamètre d'alésage |
25 mm |
| Course standard nominale |
40 millimètres |
| Mode d'action |
Double effet (entraînement pneumatique poussé et tiré) |
| Aimant intégré |
Non équipé (version aimantée : SDA25X40S) |
| Support de travail |
Air comprimé filtré (filtre de précision de 40 μm requis) |
| Plage de pression de fonctionnement standard |
0,15 ~ 1,0 MPa (1,5 ~ 10 bars / 22 ~ 145 PSI) |
| Pression d'essai de preuve hydrostatique |
1,5 MPa (15 bars / 215 PSI) |
| Température ambiante de fonctionnement |
-20 ℃ ~ +70 ℃ |
| Vitesse alternative du piston |
30 ~ 500 mm/s |
| Taille du filetage du port d'air |
PT1/8 (en option M5×0,8 / G1/8 / NPT1/8) |
| Type de coussin interne |
Coussin de pare-chocs fixe en TPU (non réglable) |
| Tolérance aux accidents vasculaires cérébraux |
+1,0 / 0mm |
| Exigence de lubrification |
Non compatible avec les lubrifiants |
| Nom du composant |
Qualité des matières premières |
Description fonctionnelle du SDA25X40 |
| Baril de cylindre |
Alliage d'aluminium extrudé, paroi intérieure anodisée dure |
La surface intérieure roulée réduit la friction, anti-corrosion et forme intégrée mince |
| Tige de piston |
Acier au carbone moyen, chromé dur |
Faible usure, rectitude élevée, sortie linéaire stable |
| Ensemble de joint de piston |
Caoutchouc nitrile NBR (joint hétérogène bidirectionnel) |
Étanchéité à l'air dans les deux sens, stockage interne de graisse pour un fonctionnement à long cycle |
| Couvertures avant et arrière |
Alliage d'aluminium moulé sous pression |
Montage intégré à travers les trous, séparation scellée de la chambre à air |
| Coussinet de pare-chocs absorbant les chocs |
Polyuréthane thermoplastique TPU |
Absorbe l'impact pendant la course limite du piston, réduit le bruit de collision métallique |
| Rainure du capteur magnétique |
Moulage de baril intégral (aluminium) |
Fente circulaire complète pour le serrage du commutateur à lames, pas de traitement secondaire |
| Rivets de fixation internes |
Acier au carbone avec revêtement antirouille |
Ensemble barillet, couvercle et piston de verrouillage à rivets pour éviter une structure lâche |
| Patron de montage externe |
Alliage d'aluminium moulé |
Trous de montage multidirectionnels pour une installation horizontale/verticale |
Marque
**Airtac** est une marque bien connue de composants pneumatiques originaire de Taïwan et a été créée en 1988. Elle se concentre sur la R&D et la production de composants d'automatisation industrielle de base tels que des cylindres, des électrovannes et des composants de traitement de source d'air, qui sont largement utilisés dans les industries automobiles, électroniques, médicales et autres. Airtac dispose de plusieurs bases de production et réseaux de vente dans le monde entier. Ses produits sont conformes aux normes ISO et ont une qualité fiable, et jouissent d'une grande confiance auprès des fabricants d'équipements.
