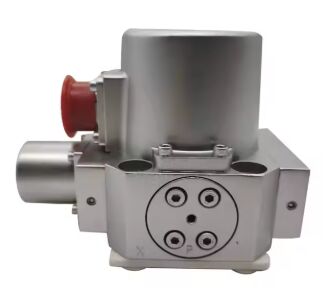

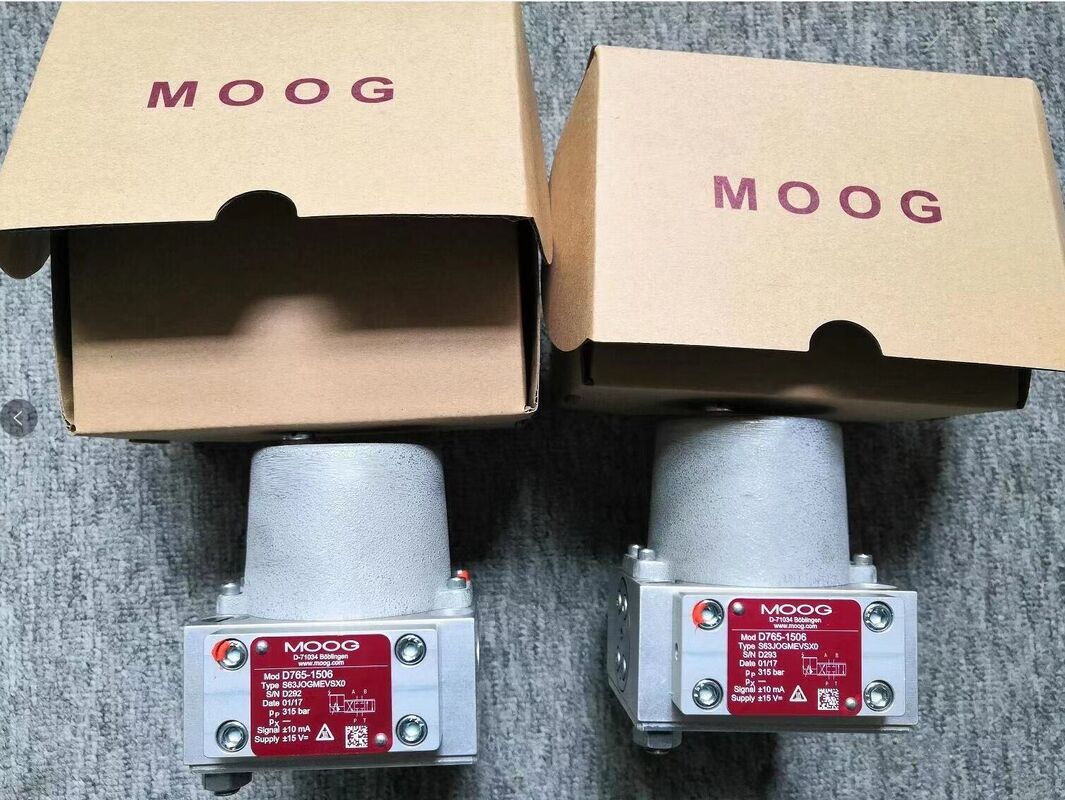

Servovalve électro-hydraulique MOOG D765-1506
Détails du produit :
Fabricant : MOOG
N° de produit : D765-1506
https://www.achievers-automation.com Plus de produits
Approvisionnement fiable en composants industriels pour les entreprises
Ce composant d'automatisation industrielle est fourni pour l'approvisionnement des entreprises . La fabrication sur commande et la livraison anticipée sont prises en charge, avec des prix indiqués par demande.
Pour réduire le risque d'approvisionnement, chaque commande est traitée individuellement avec une confirmation du modèle, une clarification de l'état et une estimation du délai avant la commande. Des conditions de devis claires et une communication cohérente sont fournies pour aider les partenaires à gérer leurs attentes et à conclure des transactions en toute confiance. Une vérification ou une clarification supplémentaire est disponible si nécessaire, soutenant ainsi un approvisionnement professionnel et une coopération à long terme.
Le MOOG D765-1506 est un servovalve électro-hydraulique à deux étages haute performance, faisant partie de la célèbre série D765 de MOOG, spécialement conçu pour les applications nécessitant une régulation précise du débit et de la pression dans les systèmes industriels de débit moyen à grand. Équipé d'un moteur à couple sec avancé et d'une technologie de pilotage à volet à double buse, ce servovalve offre une réponse dynamique supérieure, une faible hystérésis et une excellente linéarité pour une précision de contrôle optimale. Le D765-1506 présente une conception robuste avec un corps en alliage d'aluminium anodisé 6061-T6, un retour de position LVDT intégré et une construction modulaire pour une maintenance facile, ce qui le rend idéal pour les systèmes industriels critiques qui exigent fiabilité et hautes performances dynamiques. En tant que produit clé du portefeuille de MOOG, il bénéficie de plus de 70 ans d'expertise de MOOG dans la conception et la fabrication de servovalves, garantissant des performances constantes dans des environnements industriels difficiles, en particulier dans les applications aérospatiales et industrielles lourdes.
Détail :
|
Paramètre
|
Spécification
|
|
Modèle de produit
|
MOOG D765-1506
|
|
Série de produits
|
Servovalve électro-hydraulique série MOOG D765
|
|
Type de valve
|
Servovalve électro-hydraulique à deux étages avec pilotage à volet à double buse
|
|
Étage pilote
|
Moteur à couple sec, volet à double buse, avec retour de position LVDT
|
|
Pression de fonctionnement maximale (ports P/A/B/X)
|
315 bar (4 500 psi)
|
|
Pression de fonctionnement maximale (port T)
|
210 bar (3 045 psi)
|
|
Débit nominal (@ chute de pression de 70 bar)
|
30 L/min (7,9 gpm)
|
|
Plage de température de fonctionnement
|
-20°C à +60°C (ambiante) ; 0°C à +60°C (huile)
|
|
Norme de montage
|
ISO 4401-07 (Cetop 07)
|
|
Paramètre
|
Spécification
|
|
Temps de réponse échelon (course de tiroir 0→90%)
|
6–12 ms (à une pression système de 3 000 psi)
|
|
Réponse en fréquence
|
120–200 Hz (à un déphasage de -3 dB, selon le débit)
|
|
Signal électrique nominal
|
±10 V ou ±10 mA ; 4-20 mA (sélectionnable par cavalier)
|
|
Hystérésis
|
≤ 0,5 %
|
|
Linéarité
|
≤ 2 %
|
|
Exigence de filtre
|
NAS 1638 Classe 7 (propreté de l'huile)
|
|
Indice de protection
|
IP65 (avec connecteur correspondant)
|
|
Certifications
|
CE, ISO 9001, RoHS, WEEE
|
