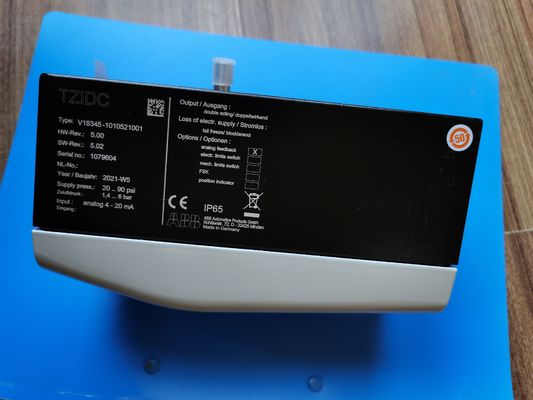

L'ABB V18345-1010521001 est un positionneur électropneumatique intelligent basé sur un microprocesseur, conçu pour réguler avec précision la course des actionneurs pneumatiques de vannes de régulation linéaires et rotatives. Cette variante spécifique comprend une sortie pneumatique à double effet, une communication numérique HART 7 standard, un panneau de commande local LCD intégré et un module de retour de position analogique 4-20 mA enfichable.
Détail:
| Élément de paramètre |
Spécification technique |
| Numéro de pièce complet |
V18345-1010521001 |
| Fabricant |
ABB |
| Gamme de produits |
Positionneur de vanne intelligent numérique TZIDC |
| Entrée du signal de commande |
4–20 mA CC à deux fils, protocole HART 7 |
| Plage de puissance d'alimentation |
11 VCC ~ 30 VCC, impédance de boucle maximale 485 Ω à 20 mA |
| Mode actionneur pneumatique |
Double effet (deux ports de sortie d'air) |
| Pression nominale de l'air d'alimentation |
1,4 bar ~ 8 bar (20-116 psi) |
| Capacité maximale de sortie d'air |
≥13,5 kg/h |
| Consommation d'air statique |
≤0,03 kg/h en état de maintien stable |
| Module de retour de position |
Retour de position analogique 4-20 mA intégré |
| Interface d'opération locale |
Affichage numérique LCD + boutons de réglage physiques |
| Compatibilité des actionneurs |
Course linéaire 20-150 mm ; Déplacement rotatif de 0 à 125° |
| Norme de montage |
Montage sur actionneur rotatif NAMUR linéaire / VDI/VDE 3845 |
| Matériau du boîtier |
Alliage d'aluminium moulé sous pression verni |
| Port de câble électrique |
Filetage interne 1/2-14 NPT |
| Connexion pneumatique |
Filetage femelle 1/4-18 NPT |
| Dimension globale |
100 mm × 80 mm × 42 mm |
| Poids net |
1,1kg |
| Précision du contrôle de position |
≤ ±0,5 % pleine échelle |
| Temps de réponse par étape |
< 1 seconde pour une course complète |
| Article de spécification |
Valeur technique |
| Température ambiante de fonctionnement |
-40 °C ~ +85 °C |
| Plage de température de stockage |
-40 °C ~ +85 °C |
| Niveau de protection contre la pénétration |
IP65, NEMA 4X |
| Résistance aux vibrations |
Jusqu'à 10 g, 10 à 80 Hz avec une dérive de position < 1 % |
| Résistance aux chocs |
Impact maximal de 30 g selon CEI 60068-2-27 |
| Fonctions de diagnostic intégrées |
Surveillance du frottement des soupapes, défaut d'alimentation en air, alerte d'écart de course, rapport de défaut NAMUR NE 107 |
| Courbes caractéristiques de débit prises en charge |
Linéaire, pourcentage égal, ouverture rapide, courbe utilisateur personnalisée |
| Cote de sécurité fonctionnelle |
Certifié SIL 2 selon CEI 61508 |
| Certification pour zones dangereuses |
Version standard non antidéflagrante ; Variantes ATEX/IECEx disponibles séparément |
| Certifications de conformité mondiales |
Conforme CE, cULus, RoHS |
| Classe anticorrosion |
CRC 2 pour ambiance d'atelier industriel standard |
| Fluide d'alimentation en air autorisé |
Air comprimé sec et filtré ISO 8573-1 Classe 3 |
| Fonctions de communication |
Paramétrage à distance, enregistrement des données de vanne, téléchargement de diagnostic via ordinateur portable HART/DCS |
| Fonction de mise en service automatique |
Étalonnage automatique du zéro/de l'étendue en un clic pour toutes les plages de course de l'actionneur |
