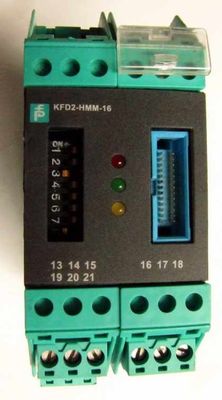

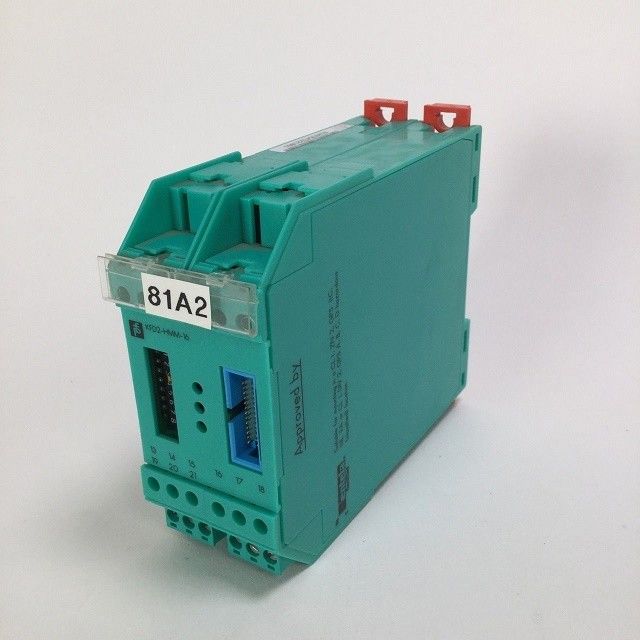

Détails du produit:
Fabricant : Pepperl+Fuchs
Nom du produit. Le code de référence: KFD2-HMM-16
Type de produit: HART Multiplexer Master
Caractéristiques:
- 16 canaux
- 24 V d'alimentation en courant continu (rail de puissance)
- Entrée du dispositif de terrain HART (révision 5 à 7)
- Jusqu'à 15 unités esclaves KFD0-HMS-16 peuvent être connectées
- Jusqu'à SIL 3 conformément à la norme IEC/EN 61508
Fonction
Ce maître multiplexeur HART peut faire fonctionner jusqu'à 256 instruments de champ analogiques.Si plus de 16 instruments de terrain sont nécessaires, jusqu'à 15 esclaves HART Multiplexer supplémentaires KFD0-HMS-16 peuvent être connectés.
Les unités esclaves sont reliées au maître par un câble plat à 14 broches.
Les signaux analogiques sont reliés séparément à une carte de terminaison par un câble plat à 26 broches pour chaque unité.Les 10 autres sont envoyés au sol..
Cette unité est conçue avec des bornes amovibles et peut être connectée au Power Rail.
Données techniques
1Description du produit
Le maître du multiplexeur HART
2. Paramètres liés à la sécurité fonctionnelle
Niveau d'intégrité de la sécurité (SIL): SIL 3
3. L'offre
Connexion: les terminaux 17+, 18-
Tension nominale: 20... 32 V de courant continu typique à 100 mA
Consommation d'énergie électrique: 3 W au maximum
4. canaux de signal HART (non intrinsèquement sûrs)
Conformité: Entrée du dispositif de terrain HART (révision 5 à 7)
Connexion: câble plat à 26 broches pour les connexions analogiques
Cable plat à 14 broches pour la connexion maître-esclave entre KFD2-HMM-16 et KFD0-HMS-16
Courant de fuite: < 3 μA à -20... 85 °C (-4... 185 °F)
Résistance de finition: norme extérieure 230... 500 Ω (jusqu'à 1000 Ω possible)
Voltage de sortie: ≥ 400 mVss(avec la résistance de terminaison spécifiée ci-dessus)
Résistance de sortie: 100 Ω ou moins, accouplement capacitif
Impédance d'entrée: conformément à la spécification HART
Plage de tension d'entrée: 0.08... 4 Vss; type ± 5,2 V comme référence locale
5. Interface
Taux de transfert: 9600, 19200, ou 38400 Bit/s (sélectionnable avec le commutateur DIL (2 et 3) par l'utilisateur)
Le type: RS-485, multi-gouttes à deux fils.
Sélection d' adresse: Une des 31 adresses possibles sélectionnables par commutateur DIL (4... 8)
6. Indicateurs / réglages
Éléments de commande: Commutateur DIP
La configuration: par le biais de commutateurs DIP
Étiquetage: espace pour l'étiquetage à l'avant
7. Conformité
Niveau de protection: IEC 60529:2001
8. Conditions ambiantes
Température ambiante: -20 à 60 °C (-4 à 140 °F)
9Spécifications mécaniques
Niveau de protection: Résistance à la corrosion
Connexion: terminaux à vis
Masse: environ 250 g
Les dimensions: 40 x 107 x 115 mm (1,6 x 4,2 x 4,5 pouces) (W x H x D), type de boîtier C1
La hauteur: 107 mm
Largeur: 40 mm
Profondeur: 115 mm
Montage: sur le rail de montage 35 mm DIN conforme à la norme EN 60715:2001
