Le système d'aéroglisseurs doit être équipé d'un système de freinage à gaz.

Détails du produit:
Fabricant : Pepperl+Fuchs

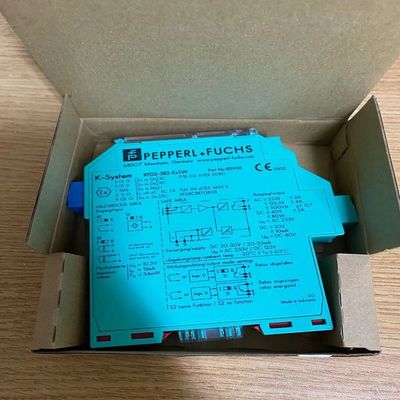

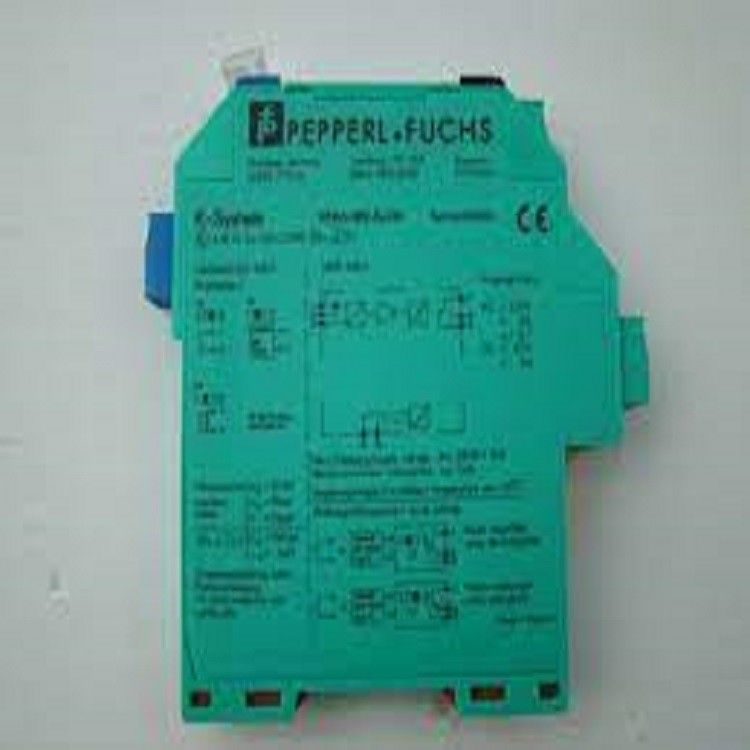

Nom du produit. Le numéro d'immatriculation du véhicule: KFD2-SR2-EX1.
Type de produit: Barrières isolantes pour transformateurs

Caractéristiques:

• Barrière isolée à 1 canal
• 24 V d'alimentation en courant continu (rail de puissance)
• Contact à sec ou entrées NAMUR
• Sortie de contact de relais
• Détection des défauts de ligne (LFD)
• Mode de fonctionnement réversible
• Jusqu'à SIL 2 (SC 3) conformément à la norme IEC/EN 61508

Fonction

Cette barrière isolée est utilisée pour des applications de sécurité intrinsèque.

Le dispositif transfère des signaux numériques des capteurs NAMUR ou des contacts secs de la zone dangereuse vers la zone non dangereuse.

Le capteur de proximité ou le contact mécanique contrôle la charge latérale de commande pour une sortie de contact relais.

Par le biais d'interrupteurs, le mode de fonctionnement peut être inversé et la détection des défauts de ligne peut être désactivée.

Lors d'une défaillance, le relais retourne à son état déchargé et les LED indiquent la défaillance conformément au NAMUR NE 44.

Si l'appareil est actionné via Power Rail, un message d'erreur collectif est également disponible.

Données techniques

1. Spécifications générales

Type de signal: Entrée numérique

2. Paramètres liés à la sécurité fonctionnelle

Niveau d'intégrité de la sécurité (SIL): SIL 2

Capacité systématique (SC): SC 3

3. L'offre

Connexion: Power Rail ou terminaux 14+, 15-

Tension nominale: 19... 30 V de courant continu

Une vague: ≤ 10 %

Courant nominal: ≤ 35 mA

Dissipation de la puissance: ≤ 0,7 W

Consommation d'énergie électrique: ≤ 0,7 W

4. Entrée

Côté de la connexion: côté du champ

Connexion: les terminaux 1+, 2+, 3-

Valeur nominale: conformément à la norme EN 60947-5-6 (NAMUR)

Voltage en circuit ouvert/courant de court-circuit: environ 8 V de courant continu / environ 8 mA

Point de commutation/hystérésis de commutation: 1.2... 2,1 mA / environ 0,2 mA

Détection de défaut de ligne: rupture I ≤ 0,1 mA, court-circuit I > 6 mA

Rapport impulsion/pause: Min. 20 ms / min. 20 ms

5. Produit

Côté de la connexion: côté contrôle

Connexion: les terminaux 7, 8, 9

Résultats: ; relais de signal

Chargement par contact: 250 V AC/2 A/cos φ > 0.75; 126,5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A charge résistive

Courant d'interrupteur minimum: 2 mA / 24 V de courant continu

Délai activé/désactivé: environ 20 ms / environ 20 ms

Durée de vie mécanique 10⁷cycles de commutation

Message d' erreur collectif: Trains électriques

6Caractéristiques de transfert

Fréquence de commutation: Pour une fréquence de 10 Hz

7Isolement galvanique

Les données de détection doivent être fournies à l'aide de la méthode suivante: isolation renforcée conformément à la norme IEC/EN 61010-1, tension d'isolation nominale 300 V_eff

Entrée/alimentation électrique isolation renforcée selon la norme IEC/EN 61010-1, tension d'isolation nominale 300_{Je vous en prie.}

Résultats/alimentation électrique: isolation renforcée conformément à la norme IEC/EN 61010-1, tension d'isolation nominale 300 V_eff

8. Indicateurs / réglages

Éléments d'affichage: Les LED

Éléments de commande: Commutateur DIP

La configuration: par le biais de commutateurs DIP

Étiquetage: espace pour l'étiquetage à l'avant

9. Conformité

Compatibilité électromagnétique: Pour les appareils électroniques, les caractéristiques suivantes doivent être respectées:2018

Niveau de protection: La norme IEC 60529:1989+A1:1999+A2 est modifiée comme suit:2013

Sécurité fonctionnelle: Pour les véhicules à moteur électrique2010

Résultats: Pour les véhicules à moteur:2000

10. Conditions ambiantes

Température ambiante: -40 à 70 °C (-40 à 158 °F)

11Spécifications mécaniques

Niveau de protection: Résistance à la corrosion

Connexion: terminaux à vis

Masse: environ 150 g

Les dimensions: 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 pouces) (W x H x D), type de boîtier B2

La hauteur: Pour les véhicules à moteur

Largeur: 20 mm

Profondeur: 115 mm

Montage: sur le rail de montage 35 mm DIN conforme à la norme EN 60715:2001
