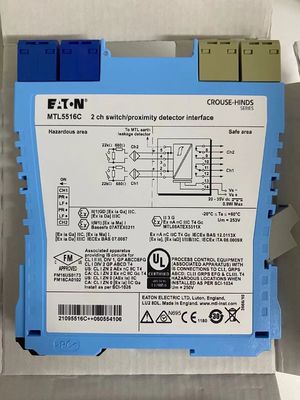

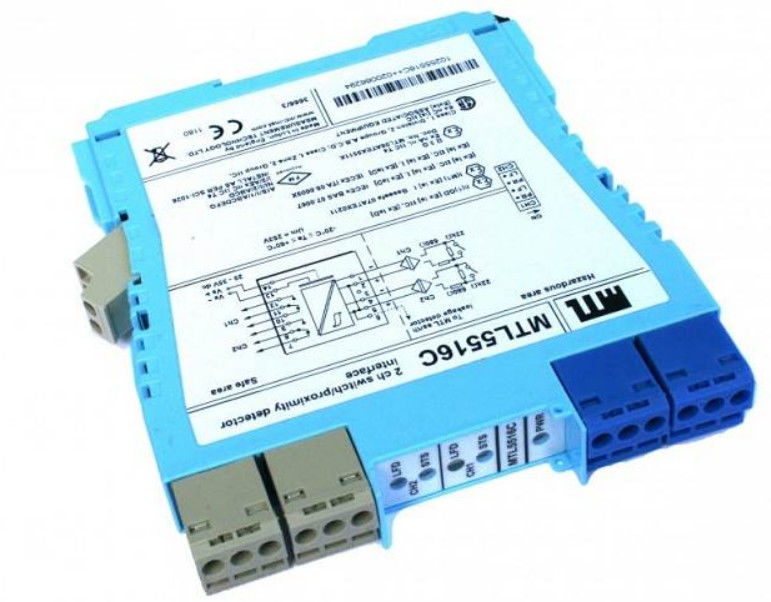

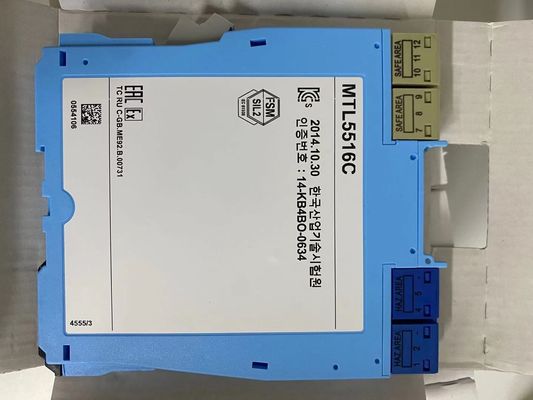

MTL5516C Interface du détecteur de proximité du commutateur NAMUR Entrée, sortie relais

MTL5516C Interface de commutateur/détecteur de proximité pour instruments MTL

Le MTL5516/C permet de contrôler deux charges en zone de sécurité par un interrupteur
ou détecteur de proximité situé dans une zone dangereuse.
ou les conditions de court-circuit dans le câblage de terrain sont détectées par l'appareil de détection de défauts de ligne (LFD) et également indiquées sur le dessus du module.
L'inversion de phase pour chaque canal est sélectionnée par un interrupteur situé sur le côté de la
le module et la sortie sont fournis par des contacts de relais de changement.
circuit dans l'un ou l'autre circuit de terrain.

Les spécifications
Voir aussi spécification commune

• Nombre de chaînes
Deux.
• Emplacement des interrupteurs
Zone 0, zone dangereuse IIC, T6
Div. 1, groupe A, emplacement dangereux
• Emplacement du détecteur de proximité
Zone 0, zone dangereuse IIC, T4 ̇6 si elle est dûment certifiée
Div. 1, groupe A, emplacement dangereux
• Les entrées des zones dangereuses
Les entrées sont conformes aux normes BS EN6094756:2001 pour les détecteurs de proximité (NAMUR)
•.La tension appliquée au capteur
7 à 9 V de courant continu à partir de 1kΩ ± 10%
• Caractéristiques d'entrée/sortie
Phase normale
Les sorties sont fermées si l'entrée est supérieure à 2,1 mA (< 2kΩ dans le circuit d'entrée)
Les sorties ouvertes si l'entrée est inférieure à 1,2 mA (> 10 kΩ dans le circuit d'entrée)
Hystérésis: 200μA (650Ω) nominale
• Détection de défauts de ligne (LFD) (lorsque sélectionné)
Les défauts de ligne sont indiqués par une LED pour chaque canal.
s'il est détecté un défaut de ligne d'entrée.
Alarme en circuit ouvert si le courant est inférieur à 50 μA
Alarme de circuit ouvert désactivée en cas de > 250 μA
Alarme de court-circuit activée si Rin < 100Ω
Alarme de court-circuit désactivée si Rin > 360Ω
Remarque: les résistances doivent être montées lorsque l'appareil LFD est utilisé avec une entrée de contact.
500Ω à 1kΩ en série avec commutateur
20kΩ à 25kΩ en parallèle avec l'interrupteur
• Sortie de la zone de sécurité
Deux relais à pôle unique avec contacts de commutation
Note: les charges réactives doivent être suffisamment supprimées
• Caractéristiques du relais
Temps de réponse: 10 ms maximum
Nombre de points de contact (zone de sécurité):
250 V ac, 2A, cosØ > 0.7,
40 V de courant continu, 2 A, charge résistive
La capacité de contact (zone 2) est de 35 V, 2 A, 100 V.
• Consommation de courant maximale
35 mA à 24 V
11.Dissipation de puissance au sein de l'unité
00,84 W à 24 V

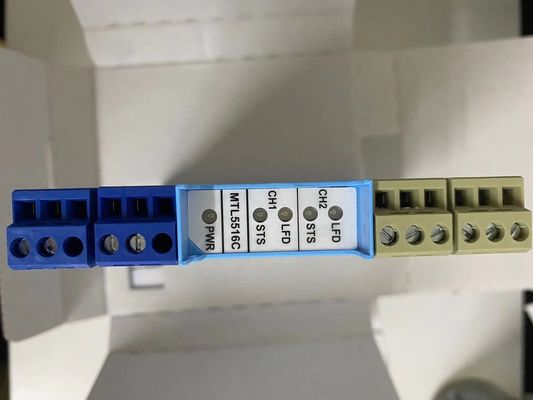

• Indicateurs LED
Vert: indication de la puissance
Jaune: deux: état du canal, allumé lorsque la sortie est alimentée
Rouge: deux: indication de la ligne de conduite, lorsque la défaillance est détectée
• Description de la sécurité (pour chaque canal)
U_o= 10,5 V I_o= 14 mA P_o= 37mW Um = 253V rms ou dc

Modèles connexes:
