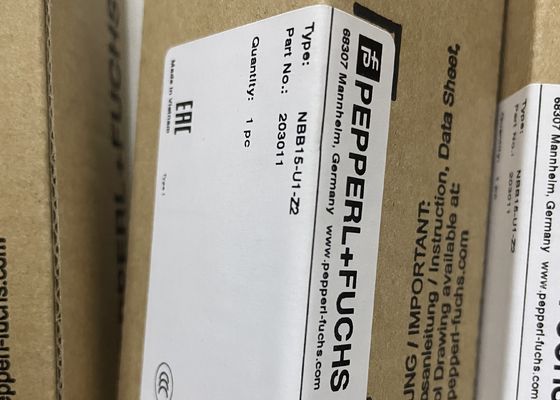

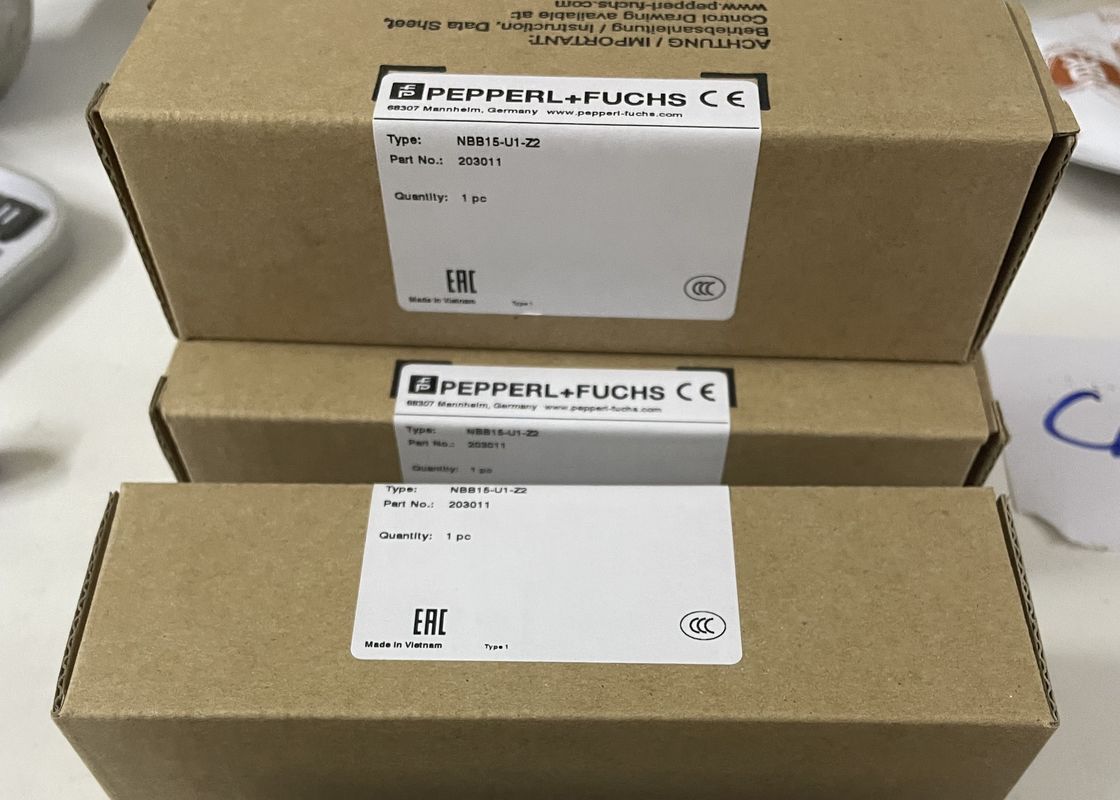

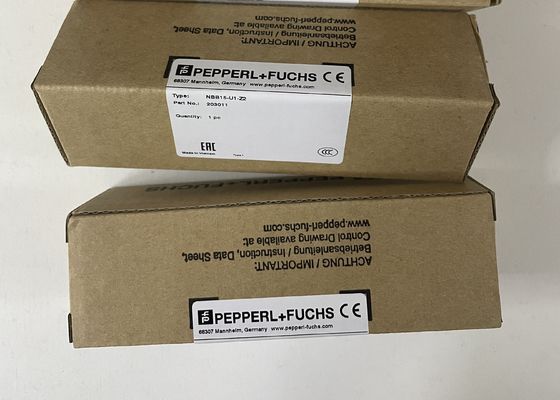

Le détecteur inducteur PEPPERL FUCHS NBB15-U1-Z2

Extrait de feuille de données: Données techniques du NBB15-U1-Z2

Détails du produit

Fabricant : Pepperl+Fuchs

NBB15-U1-Z2

Sensor inducteur NBB15-U1-Z2

Tête de capteur bidirectionnelle et rotative

15 mm à la chasse

Indicateur à 2 LED pour une visibilité à 360°

Fonction de commutation: normalement ouvert/fermé (NO/NC)

Type de sortie: à deux fils

Distance de fonctionnement nominale: 15 mm

Installation: écoulement

Polarité de sortie: DC

Distance de fonctionnement garantie: 0... 12,15 mm

Distance de fonctionnement réelle: 13,5... 16,5 mm typiquement 15 mm

Facteur de réduction rAl: 0.3

Facteur de réduction rCu: 0.3

Facteur de réduction r304: 0.7

Titres de titres

Voltage de fonctionnement: 5... 60 V

Fréquence de commutation: 0... 400 Hz

Hystérésis: typiquement 5%

Protection contre la polarité inverse: tolérant à la polarité inverse

Protection contre les courts-circuits: oui

Réduction de tension: ≤ 5 V

Réduction de la tension à IL

La chute de tension IL = 100 mA, élément de commutation allumé: ... 5 V

Courant de fonctionnement: 2... 200 mA

Courant hors état: 0... 0,5 mA

Indicateur d'état de commutation: 2 LED, jaune

Paramètres liés à la sécurité fonctionnelle

MTTFd: 1133 a

Temps de mission (TM): 20 heures

Couverture diagnostique (DC): 0 %

Approbations et certificats

Conformité de la CAE: TR CU 020/2011

Approbation UL: cULus Liste, Objectif général

Approbation de l'ASC: cCSA est inscrite sur la liste, finalité générale

Approbation de la CCC: certifiée par la certification obligatoire chinoise (CCC)

Conditions de l'environnement

Température ambiante: -25... 85 °C (-13... 185 °F)

Caractéristiques mécaniques

Type de connexion: bornes à vis

Informations relatives à la connexion : un maximum de deux conducteurs ayant la même section transversale du noyau peuvent être montés sur une connexion de borne!
couple de serrage 1,2 Nm + 10 %

Section transversale du noyau: jusqu'à 2,5 mm2

Section transversale minimale du noyau: sans ferrule de fin de fil 0,5 mm2, avec des manches de connexion 0,34 mm2

Section transversale maximale du noyau: sans ferrule de fin de fil 2,5 mm2, avec des manches de connexion 1,5 mm2

Matériau du boîtier : PA/métal avec revêtement en poudre époxy

Capteur de visage:

Niveau de protection: IP68 / IP69K

Masse: 225 g

Note : couple de serrage: 1,8 Nm (boîtier)

Poids de transport: 1,5 kg

Classifications
