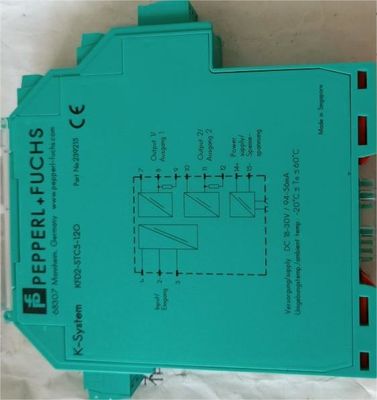

| Caractéristiques générales |
| Type de signal |
Entrée analogique |
| Paramètres liés à la sécurité fonctionnelle |
| Niveau d'intégrité de la sécurité (SIL) |
SIL 2 |
| Capacité systématique (SC) |
SC 3 |
| L'offre |
| Connexion |
Power Rail ou terminaux 14+, 15- |
| Voltage nominal |
18... 30 V de courant continu |
| Ressort |
dans les limites de la tolérance d'alimentation |
| Dissipation de puissance |
≤ 1 W à charge maximale |
| Consommation d'électricité |
≤ 1,7 W à charge maximale |
| Résultats de l'analyse |
| Côté de connexion |
côté du champ |
| Connexion |
les terminaux 1+, 2 et 3 |
| Signaux d'entrée |
4... 20 mA |
| Voltage en circuit ouvert/courant de court-circuit |
les bornes 1+, 3: 23 V / 25 mA |
| Résistance à l'entrée |
les bornes de 265 Ω maximum 2-, 3, les bornes de 330 Ω maximum 1+, 3 |
| Voltage disponible |
≥ 16 V à 20 mA ; ≥ 20 V à 4 mA, terminaux 1+, 3 |
| Produits |
| Côté de connexion |
côté contrôle |
| Connexion |
les terminaux 7+, 8-, 9-; 10+, 11-, 12- (évier)
les terminaux 7-, 8+, 9+; 10-, 11+, 12+ (source)
voir informations complémentaires |
| Charge |
0... 600 Ω |
| Signal de sortie |
4... 20 mA (surcharge > 25 mA) |
| Ressort |
au plus 50 μAeff |
| L'alimentation extérieure (boucle) |
2... 30 V de courant continu
Si la tension externe est > 19 V, une charge ≥ ((V - 19) / 0,02) Ω est requise.
La résistance interne de 250 Ω aux bornes 9 et 12 peut être utilisée comme charge. |
| Caractéristiques du transfert |
| Déviation |
à 20 °C (68 °F), 4... 20 mA
≤ ± 10 μA, y compris les fluctuations d'étalonnage, de linéarité, d'hystérésis, de charges et de tension d'alimentation |
| |
Influence de la température ambiante |
≤ 0,25 μA/K |
| Plage de fréquences |
entrée en sortie: largeur de bande avec 1 mAppsignal 0... 7,5 kHz (-3 dB)
sortie à l'entrée: largeur de bande avec 1 Vsssignal 0,3... 7,5 kHz (-3 dB) |
| Temps de règlement |
200 μs |
| Temps de montée/de chute |
100 μs |
| Isolement galvanique |
| Entraînement/sortie |
isolation de base selon la CEI 61010-1, tension d'isolation nominale 300 Veff |
| Énergie d'entrée |
isolation de base selon la CEI 61010-1, tension d'isolation nominale 300 Veff |
| Sortie/alimentation électrique |
isolation fonctionnelle, tension d'isolation nominale 50 V CA |
| Produit/produit |
isolation fonctionnelle, tension d'isolation nominale 50 V CA |
| Indicateurs/réglages |
| Éléments d'affichage |
LED |
| Étiquetage |
espace pour l'étiquetage à l'avant |
| Conformité à la directive |
| Compatibilité électromagnétique |
|
| |
Le présent règlement est obligatoire dans tous ses éléments. |
EN 61326-1:2013 (emplacements industriels) |
| Conformité |
| Compatibilité électromagnétique |
NE 21:2012
Pour les appareils à commande numérique2008 |
| Niveau de protection |
IEC 60529:2001 |
| Protection contre les chocs électriques |
L'exemplaire suivant est fourni:2012 |
| Conditions de l'environnement |
| Température ambiante |
-20 à 70 °C (-4 à 158 °F) |
| Caractéristiques mécaniques |
| Niveau de protection |
Résistance à la corrosion |
| Connexion |
terminaux à vis |
| La masse |
environ 150 g |
| Les dimensions |
20 x 124 x 115 mm (0,8 x 4,9 x 4,5 pouces) (W x H x D), type de boîtier B2 |
| Montage |
sur le rail de montage 35 mm DIN conforme à la norme EN 60715:2001 |
